Αρσενικό OBD2 OBDII στο θηλυκό της Renault OBD2 και το θηλυκό καλώδιο θραυστών Υ OBD2

Αρσενικό OBD2 OBDII στο θηλυκό της Renault OBD2 και το θηλυκό καλώδιο θραυστών Υ OBD2


Προδιαγραφή

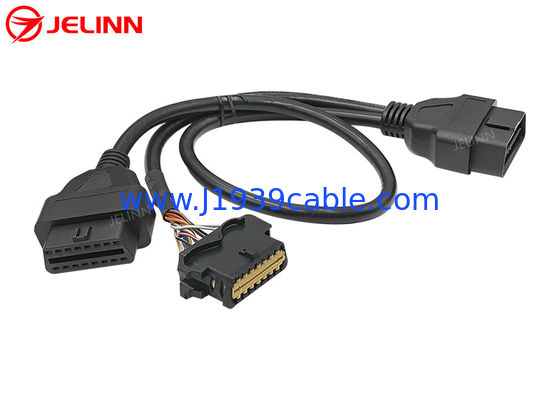

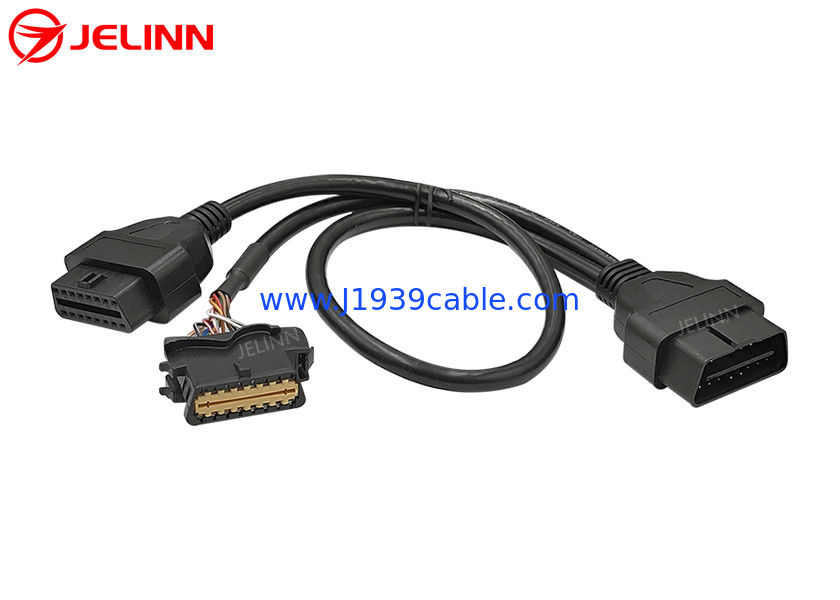

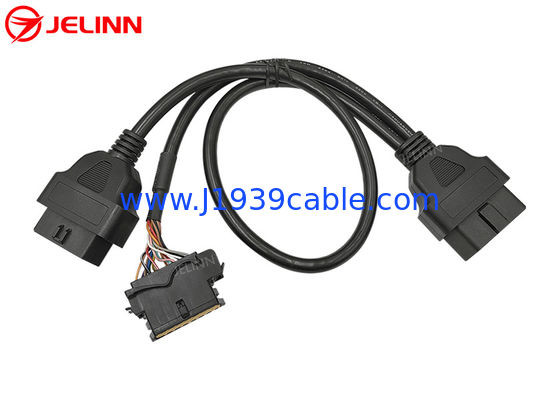

Αυτό είναι ένα καλώδιο Υ με 3 άκρες ενός αρσενικού βουλώματος OBD2, ενός θηλυκού συνδετήρα της Renault OBD2 αντικατάστασης και ενός κοινού θηλυκού συνδετήρα OBD2.

Ο κοινός θηλυκός συνδετήρας OBD2 OBDII J1962 είναι με τα ποιοτικά ανεκτά KET τερματικά, το οποίο είναι καταλληλότερο για μια δοκιμή ή ένα διαγνωστικό περιβάλλον όπου οι συσκευές είναι συνδεμένες και αποσυνδεμένες συχνά.



Ανάθεση καρφιτσών ή καρφίτσα έξω

Η ανάθεση καρφιτσών ή η καρφίτσα μπορεί έξω να είναι όπως αυτό:


Υπάρχουν 8 καρφίτσες που συνδέονται με καλώδιο, έτσι υπάρχουν 8 καλώδια 26AWG στο στρογγυλό καλώδιο από το αρσενικό βούλωμα OBD2 στον κοινό θηλυκό συνδετήρα OBD2. Και οι 16 καρφίτσες του αρσενικού βουλώματος OBD2 στο θηλυκό συνδετήρα της Renault συνδέονται με καλώδιο, έτσι υπάρχουν 16 καλώδια 26AWG στο καλώδιο από το αρσενικό βούλωμα OBD2 στο θηλυκό συνδετήρα της Renault OBD2.

Η ανάθεση καρφιτσών ή η καρφίτσα μπορεί έξω επίσης να είναι όπως αυτό:

Όσον αφορά σε αυτήν την καρφίτσα έξω, και οι 16 καρφίτσες των αρσενικών και θηλυκών συνδετήρων OBD2 OBD συνδέονται με καλώδιο, έτσι υπάρχουν 16 καλώδια 26AWG και στα δύο στρογγυλά καλώδια.


Εφαρμογή

Αυτό το καλώδιο Υ χρησιμοποιείται για να συνδέσει την τηλεπληροφορική, ιχνηλάτες ΠΣΤ OBD2, OBD2 ΜΠΟΡΕΊ εργαλεία προγραμματισμού, συντονίζοντας εργαλεία ECU ή συντονίζοντας εργαλεία απόδοσης αυτοκινήτων στους θηλυκούς διαγνωστικούς λιμένες OBD2 των οχημάτων.

Αυτό το καλώδιο OBD2 OBDII Υ επιτρέπει τον επανεντοπισμό λιμένων ή τη σύνδεση των πολλαπλάσιων συσκευών τηλεπληροφορικής ή IoV. Βγάλτε τον αρχικό θηλυκό διαγνωστικό λιμένα της Renault OBD2 από την αρχική θέση του με τα εργαλεία εάν είναι απαραίτητο και παρεμβάλτε έπειτα το αρσενικό βούλωμα OBD2 στο τέλος αυτού του καλωδίου OBD2 Υ στον αρχικό θηλυκό διαγνωστικό λιμένα της Renault OBD2. Εγκαταστήστε το θηλυκό συνδετήρα της Renault OBD2 αντικατάστασης από τη μία πλευρά των ακρών Υ πίσω στην αρχική θέση του θηλυκού διαγνωστικού λιμένα OBD2 στο αυτοκίνητο. Κατόπιν μπορείτε να συνδέσετε μια τηλεπληροφορική ή μια συσκευή IoV με τον κοινό θηλυκό συνδετήρα OBD2 στο άλλο άκρο των ακρών Υ. Μπορείτε επίσης να συνδέσετε μια άλλη τηλεπληροφορική ή τη συντονίζοντας συσκευή με το θηλυκό συνδετήρα OBD2 που εγκαταστάθηκε στην αρχική θέση ή αφήνει σε αυτό το OBD2 το θηλυκό συνδετήρα διαθέσιμο για τη διαγνωστική χρήση στο μέλλον.


Αποστολή μιας έρευνας

Εάν δεν έχετε βρεί ή δεν έχετε το χρόνο να ψάξετε το OBD2 OBDII, 9-καρφίτσα J1939 ή καλώδια 6-καρφιτσών J1708, προσαρμοστές ή συνδετήρες στον ιστοχώρο μας, να αισθανθεί ελεύθερος να μας ενημερώσει ποιο OBD2 OBDII, 9-καρφίτσα J1939 ή καλώδια 6-καρφιτσών J1708, προσαρμοστές ή συνδετήρες χρειάζεστε με την αποστολή μιας έρευνας (εάν έχετε μια εικόνα, παρακαλώ την συνδέετε στην έρευνα). Μπορούμε επίσης να προσαρμόσουμε οποιοδήποτε OBD2 OBDII, 9-καρφίτσα J1939 ή καλώδια 6-καρφιτσών J1708, προσαρμοστές ή συνδετήρες για σας.
