Αρσενικό OBD2 OBDII στο θηλυκό της GM OBD2 και το θηλυκό καλώδιο θραυστών Υ OBD2

OBD2 OBDII Αρσενικό προς GM OBD2 Γυναικείο και OBD2 Γυναικείο Διάσπασμα Υ


Προδιαγραφές

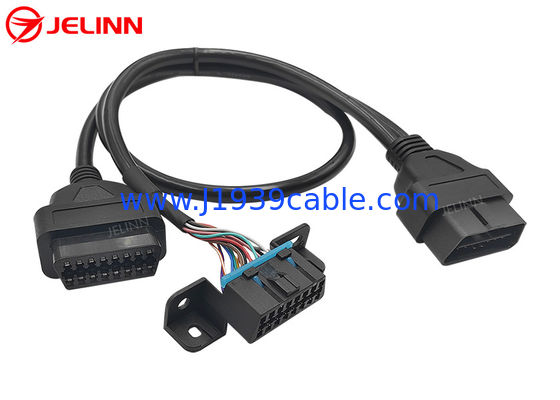

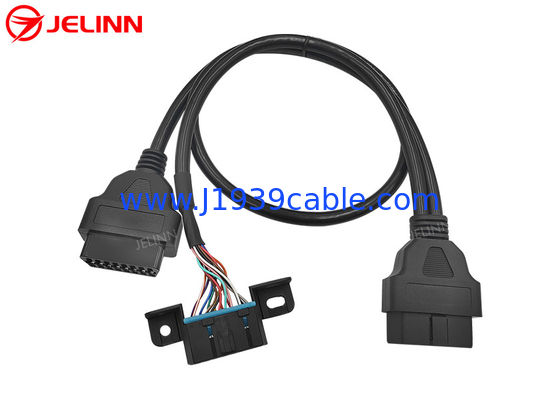

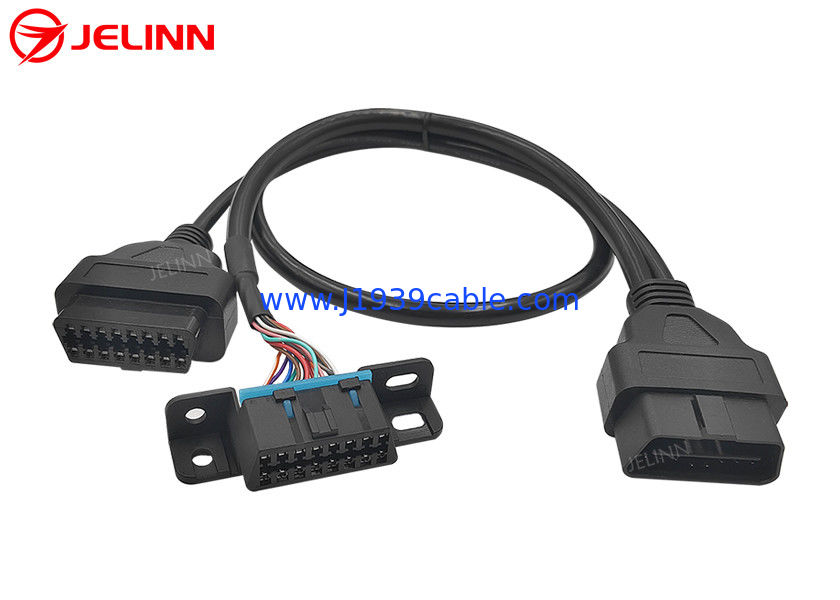

Αυτό είναι ένα καλώδιο Y με 3 άκρες ενός αρσενικού βύθους OBD2, ενός αντικαταστατικού γυναικείου συνδέσμου GM OBD2 και ενός κοινού γυναικείου συνδέσμου OBD2.

Το πλαστικό μέρος ένεσης που έχει υποστεί υπερμόρφωση στα άκρα των 16 πινων OBD2 OBDII θηλυκών και αρσενικών συνδέσεων κάνει το καλώδιο να βγαίνει ευθεία.

Μπορούμε να φτιάξουμε διαφορετικά καλούπια για τα άκρα των γυναικείων και των ανδρών συνδέσεων OBD2. If you don’t like the overmolds at the ends of OBD2 OBDII female and male connectors as shown in the pictures or you would like to have your own overmold with your company’s logo or you have special application requirements, μπορούμε και έχουμε την ικανότητα να κάνουμε ένα νέο overmold για σας με λογική χρέωση. Επιπλέον, μπορούμε ακόμη και να το κάνουμε δωρεάν, εφόσον η ποσότητα παραγγελίας είναι 5000 PCS ή περισσότερο.


Ο κοινός θηλυκός σύνδεσμος OBD2 OBDII J1962 είναι με ποιοτικά ανθεκτικά τερματικά KET,το οποίο είναι πιο κατάλληλο για περιβάλλον δοκιμής ή διάγνωσης όπου οι συσκευές συνδέονται και αποσυνδέονται συχνά.




Υπάρχει ένα κενό στο μασέλι στη μέση του ανδρικού βύσματος OBD2 OBDII.

Αναθέτηση ή εξαίρεση

Η ανάθεση ή το pin out μπορεί να είναι κάπως έτσι:


Όσο για την έξοδο αυτή, τα μαύρα καλώδια και στα δύο στρογγυλά καλώδια συνδέονται με το καλώδιο 4 των ανδρών και των γυναικών συνδέσεων OBD2 OBDII.Έτσι υπάρχουν 8 καλώδια 26AWG στο στρογγυλό καλώδιο από OBD2 αρσενικό βύσμα για κοινό OBD2 θηλυκό συνδέσμο. Όλες οι 16 καρφίτσες της ανδρικής πρίζας OBD2 στον θηλυκό συνδετήρα GM είναι καλωδιωμένες, οπότε υπάρχουν 16 καλώδια 26AWG στο καλώδιο από την ανδρική πρίζα OBD2 στον θηλυκό συνδετήρα GM OBD2.

Η ανάθεση ή το pin out μπορεί επίσης να είναι κάπως έτσι:

Όσο για αυτό το πιν, όλες οι 16 πινές των ανδρών και των γυναικών συνδέσεων OBD2 είναι καλωδιωμένες, οπότε υπάρχουν 16 καλώδια 26AWG και στα δύο στρογγυλά καλώδια.

Αν δεν υπάρχει ανάγκη για περισσότερες καρφίτσες για να συνδεθούν, μπορείτε να χρησιμοποιήσετε το σύστημα.Προτείνουμε να συνδέσουμε μόνο τις απαραίτητες καρφίτσες που χρειάζεστε και η τιμή μπορεί να είναι χαμηλότερη επειδή η πρώτη ύλη και το κόστος εργασίας είναι χαμηλότερο.


Εφαρμογή

Αυτό το καλώδιο Y χρησιμοποιείται για τη σύνδεσητηλεματική, συσκευές M2M, συσκευές IoV (Internet of Vehicles), συσκευές διαχείρισης στόλου, εντοπιστές GPS OBD2, εργαλεία προγραμματισμού CAN OBD2,Εργαλεία ρύθμισης ECU ή εργαλεία ρύθμισης απόδοσης αυτοκινήτου στις θηλυκές θύρες διάγνωσης OBD2 16-Pin των οχημάτων.

Το εν λόγω καλώδιο OBD2 OBDII Y επιτρέπει τη μετατόπιση θύρας ή τη σύνδεση πολλαπλών συσκευών τηλεματικής ή IoV. Take the original GM OBD2 female diagnostic port off its original location with tools if necessary and then insert the OBD2 male plug at the end of this OBD2 Y cable into the original GM OBD2 female diagnostic portΤοποθετήστε την αντικαταστατική θηλυκή συνδέσμη GM OBD2 σε ένα άκρο της άκρης Y πίσω στην αρχική θέση της θηλυκής διαγνωστικής θύρας OBD2 στο αυτοκίνητο.Στη συνέχεια, μπορείτε να συνδέσετε μια τηλεματική ή IoV συσκευή για την κοινή OBD2 θηλυκή σύνδεσμο στο άλλο άκρο των Y άκρων. You can also connect another telematics or tuning device to the OBD2 female connector which was installed at the original location or leave this OBD2 female connector available for diagnostic use in the futureΕάν αφήσετε διαθέσιμο τον αντικαταστατικό θηλυκό συνδετήρα GM OBD2 και στη συνέχεια κρύψετε την τηλεματική ή συσκευή IoV που συνδέεται με τον κοινό θηλυκό συνδετήρα OBD2,Τότε κανείς δεν θα ήξερε ότι έχετε εγκαταστήσει αυτές τις συσκευές χωρίς να ανοίξετε το πάνελ.

Αυτό το καλώδιο μπορεί επίσης να χρησιμοποιηθεί για τη σύνδεση συσκευών διάγνωσης OBD2 ή σαρωτών ήαναγνώστες κώδικα σφάλματος(με το κατάλληλο λογισμικό).


Επισκευή

Εάν δεν έχετε βρει ή δεν έχετε χρόνο να ψάξετε για τα καλώδια OBD2 OBDII, 9-Pin J1939 ή 6-Pin J1708 καλώδια, προσαρμογείς ή συνδέσμους στην ιστοσελίδα μας, μην διστάσετε να μας ενημερώσετε τι είναι το OBD2 OBDII,Καλώδια J1939 9 ή J1708 6 πινών, προσαρμογείς ή συνδέσμους που χρειάζεστε απόαποστολή έρευνας(Εάν έχετε μια εικόνα, παρακαλούμε επισυνάψτε την στην αίτηση).
