Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Καρφίτσες του αρσενικού βουλώματος OBD2: | χαλκός, νικέλινος ή επίχρυσος | Τερματικά του θηλυκού συνδετήρα OBD2: | χαλκός, νικέλινος ή επίχρυσος |
---|---|---|---|
Δοκιμή: | 100% ανοικτός, απότομα και δοκιμή δεσποινίδα-καλωδίων | Καλώδιο: | 26AWG, καθαρός χαλκός |
Overmold του αρσενικού βουλώματος OBD2: | σωστή γωνία 90 βαθμός | Το υλικό το μέρος: | PVC |
Υψηλό φως: | Θραύστης OBD,Καλώδιο θραυστών OBDII,J1962 θραύστης Υ |

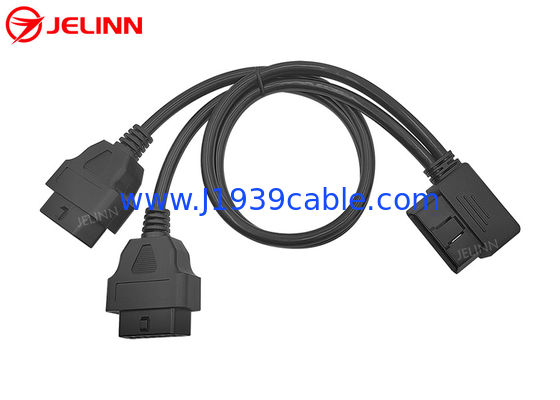

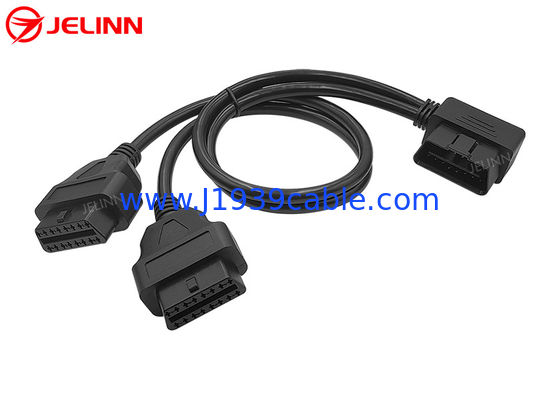

OBD2 OBDII 16 αρσενικό σωστής γωνίας καρφιτσών στο διπλό θηλυκό στρογγυλό διασπασμένο καλώδιο Υ
Προδιαγραφή
OBD2 αρσενικό βούλωμα | πρότυπα |
Καρφίτσες του αρσενικού βουλώματος OBD2 | χαλκός, νικέλινος ή επίχρυσος |
Overmold του αρσενικού βουλώματος OBD2 | σωστή γωνία 90 βαθμός |
OBD2 θηλυκοί συνδετήρες | πρότυπα |
Τερματικά των θηλυκών συνδετήρων OBD2 | χαλκός, νικέλινος ή επίχρυσος |
Overmold των θηλυκών συνδετήρων OBD2 | κατ' ευθείαν |
Το υλικό το μέρος | PVC |
Μορφή καλωδίων | κύκλος |
Καλώδιο | 26AWG, καθαρός χαλκός |
Υλικό των αρσενικών και θηλυκών συνδετήρων OBD2 | PA66 |
Ανάθεση καρφιτσών ή καρφίτσα έξω | προσαρμοσμένος |
Μήκος καλωδίων | προσαρμοσμένος |
Αντίσταση επαφών | μέγιστο 3 ωμ. |
Αντίσταση μόνωσης | ωμ λεπτό 5M. |
Θερμοκρασία εργασίας | −25℃ ~ +85℃ |
Δοκιμή | 100% ανοικτός, απότομα και δοκιμή δεσποινίδα-καλωδίων |
Εξεταστική τάση | DC300V 5M ohm/10ms |
Εξουσιοδότηση | 1 έτος |
Αυτό είναι ένα καλώδιο Υ με 3 άκρες αρσενικού βουλώματος OBD2 και δύο θηλυκών συνδετήρων OBD2.
Ο θηλυκός συνδετήρας OBD2 OBDII είναι με τα ποιοτικά ανεκτά τερματικά, τα οποία είναι καταλληλότερα για μια δοκιμή ή ένα διαγνωστικό περιβάλλον όπου οι συσκευές (που συνδέονται με το θηλυκό συνδετήρα OBD2) είναι συνδεμένες και αποσυνδεμένες συχνά.
Το πλαστικό μέρος εγχύσεων στις άκρες της 16-καρφίτσας OBD2 OBDII που οι θηλυκοί συνδετήρες κάνουν το καλώδιο να βγεί κατ' ευθείαν.
Ανάθεση καρφιτσών ή καρφίτσα έξω
Η ανάθεση καρφιτσών ή η καρφίτσα μπορεί έξω να είναι όπως αυτό:
OBD2 αρσενικό βούλωμα | OBD2 θηλυκός συνδετήρας 1 | OBD2 θηλυκός συνδετήρας 2 |
2 | 2 | 2 |
5 | 5 | 5 |
6 | 6 | 6 |
7 | 7 | 7 |
10 | 10 | 10 |
14 | 14 | 14 |
15 | 15 | 15 |
16 | 16 | 16 |
Όσον αφορά σε αυτήν την καρφίτσα έξω, τα μαύρα καλώδια και στα δύο στρογγυλά καλώδια συνδέονται με την καρφίτσα 5. Υπάρχουν 8 καρφίτσες που συνδέονται με καλώδιο, έτσι υπάρχουν 8 καλώδια 26AWG και στα δύο στρογγυλά καλώδια.
Η ανάθεση καρφιτσών ή η καρφίτσα μπορεί έξω επίσης να είναι όπως αυτό:
OBD2 αρσενικό βούλωμα | OBD2 θηλυκός συνδετήρας 1 | OBD2 θηλυκός συνδετήρας 2 |
1 | 1 | 1 |
2 | 2 | 2 |
3 | 3 | 3 |
4 | 4 | 4 |
5 | 5 | 5 |
6 | 6 | 6 |
7 | 7 | 7 |
8 | 8 | 8 |
9 | 9 | 9 |
10 | 10 | 10 |
11 | 11 | 11 |
12 | 12 | 12 |
13 | 13 | 13 |
14 | 14 | 14 |
15 | 15 | 15 |
16 | 16 | 16 |
Όσον αφορά σε αυτήν την καρφίτσα έξω, και οι 16 καρφίτσες των αρσενικών και θηλυκών συνδετήρων OBD2 OBD συνδέονται με καλώδιο, έτσι υπάρχουν 16 καλώδια 26AWG και στα δύο στρογγυλά καλώδια.
Εφαρμογή
Αυτό το καλώδιο Υ χρησιμοποιείται για να συνδέσει την τηλεπληροφορική, τις συσκευές M2M, τις συσκευές IoV (Διαδίκτυο των οχημάτων), τις διοικητικές συσκευές στόλου, τους ιχνηλάτες ΠΣΤ OBD2 ή τα συντονίζοντας εργαλεία απόδοσης αυτοκινήτων με τους θηλυκούς διαγνωστικούς λιμένες OBD2 των οχημάτων.
Υπάρχει μόνο ένας θηλυκός διαγνωστικός λιμένας OBD2 σε κάθε όχημα. Εάν θα επιθυμούσατε να συνδέσετε δύο συσκευές τηλεπληροφορικής ή IoV με τους αρσενικούς λιμένες OBD2 σε ένα όχημα, αυτό το αρσενικό OBD2 OBDII στο διπλό θηλυκό καλώδιο θραυστών Υ μπορεί να βοηθήσει να κάνει αυτό. Αυτό το καλώδιο Υ χωρίζει τον αρχικό θηλυκό διαγνωστικό λιμένα OBD2. Παρεμβάλτε το αρσενικό βούλωμα OBD2 αυτού του καλωδίου θραυστών Υ στο θηλυκό διαγνωστικό λιμένα OBD2 στο όχημα. Ελέγξτε εάν οι συσκευές τηλεπληροφορικής ή IoV μπορούν να είναι συμβατές με την τάση του οχήματος (12V ή 24V). Είναι σημαντικό! Κλείστε τη μηχανή και συνδέστε έπειτα αυτές τις δύο συσκευές τηλεπληροφορικής ή IoV με τους δύο θηλυκούς συνδετήρες OBD2 αντίστοιχα.
Αυτό το καλώδιο μπορεί επίσης να χρησιμοποιηθεί για να συνδέσει τις διαγνωστικές συσκευές OBD2 ή τους ανιχνευτές ή τους αναγνώστες κώδικα ελαττωμάτων.
Αποστολή μιας έρευνας
Εάν δεν έχετε βρεί ή δεν έχετε το χρόνο να ψάξετε το OBD2 OBDII, 9-καρφίτσα J1939 ή καλώδια 6-καρφιτσών J1708, προσαρμοστές ή συνδετήρες στον ιστοχώρο μας, να αισθανθεί ελεύθερος να μας ενημερώσει ποιο OBD2 OBDII, 9-καρφίτσα J1939 ή καλώδια 6-καρφιτσών J1708, προσαρμοστές ή συνδετήρες χρειάζεστε με την αποστολή μιας έρευνας (εάν έχετε μια εικόνα, παρακαλώ την συνδέετε στην έρευνα). Μπορούμε επίσης να προσαρμόσουμε οποιοδήποτε OBD2 OBDII, 9-καρφίτσα J1939 ή καλώδια 6-καρφιτσών J1708, προσαρμοστές ή συνδετήρες για σας.
