Σωστή γωνία αρσενικό 24V OBD2 OBDII J1962 στο διπλό θηλυκό επίπεδο καλώδιο Υ

OBD2 OBDII J1962 Καλώδιο ευθείας γωνίας αρσενικό 24V σε διπλό θηλυκό επίπεδο Y


Προδιαγραφές

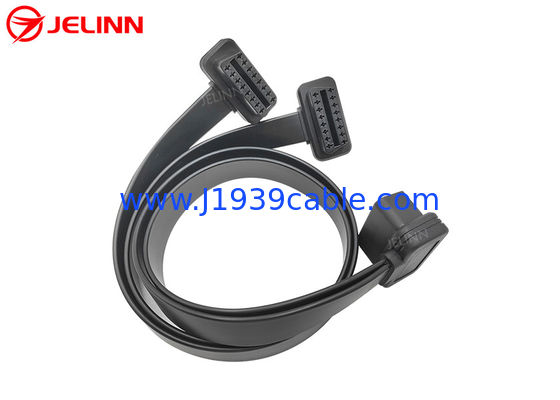

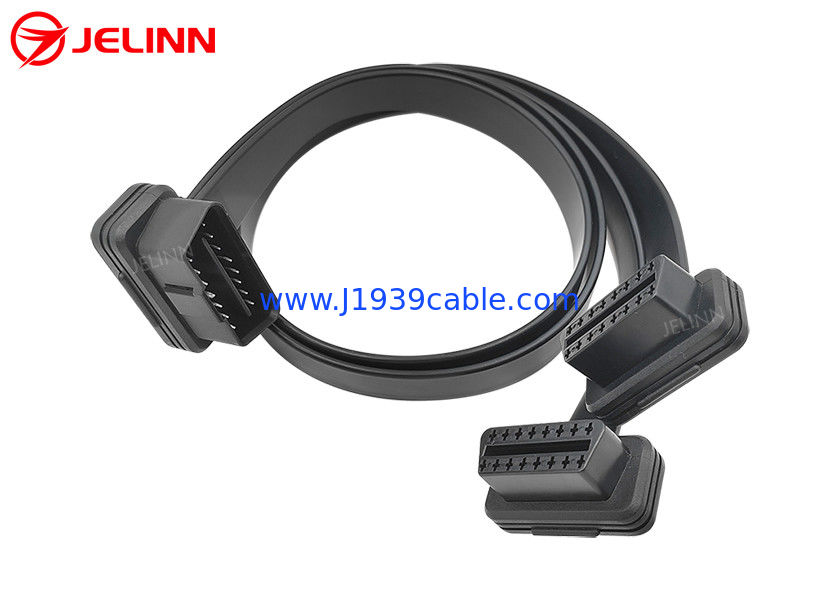

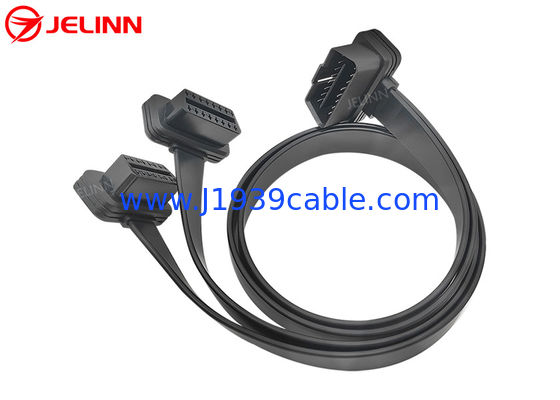

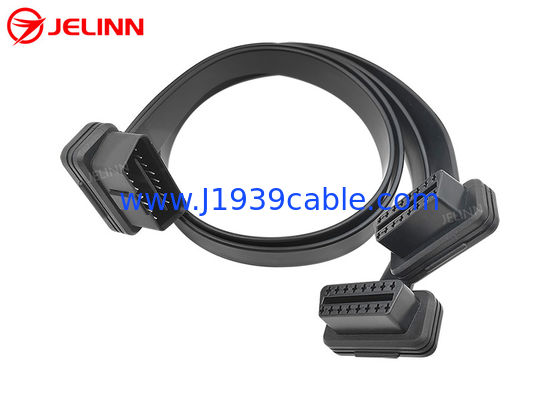

Αυτό είναι ένα καλώδιο Y με 3 άκρα από ένα αρσενικό βύσμα OBD2 και δύο γυναικείες συνδέσεις OBD2.

Υπάρχει ένα κενό στο μασέλι στη μέση του ανδρικού βύσματος OBD2 OBDII.

Μπορούμε να φτιάξουμε διαφορετικά καλούπια για τα άκρα των γυναικείων και των ανδρών συνδέσεων OBD2. If you don’t like the overmolds at the ends of OBD2 OBDII female and male connectors as shown in the pictures or you would like to have your own overmold with your company’s logo or you have special application requirements, μπορούμε και έχουμε την ικανότητα να κάνουμε ένα νέο overmold για σας με λογική χρέωση. Επιπλέον, μπορούμε ακόμη και να το κάνουμε δωρεάν, εφόσον η ποσότητα παραγγελίας είναι 5000 PCS ή περισσότερο.

Αναθέτηση ή εξαίρεση

Η ανάθεση ή το pin out μπορεί να είναι κάπως έτσι:


Όσον αφορά αυτό το pin out, το Pin 4 και το Pin 5 των ανδρών και των γυναικών συνδέσεων OBD2 OBDII συνδέονται μεταξύ τους με ένα σύντομο καλώδιο.Υπάρχουν εννιά καρφίτσες συνδεδεμένες., αλλά υπάρχουν 8 καλώδια 26AWG και στα δύο κύρια καλώδια.

Η ανάθεση ή το pin out μπορεί επίσης να είναι κάπως έτσι:

Όσο για αυτό το πιν, όλες οι 16 πινές των ανδρών και των γυναικών συνδέσεων OBD2 είναι καλωδιωμένες, οπότε υπάρχουν 16 καλώδια 26AWG και στα δύο κύρια καλώδια.

Αν δεν υπάρχει ανάγκη για περισσότερες καρφίτσες για να συνδεθούν, μπορείτε να χρησιμοποιήσετε το σύστημα.Προτείνουμε να συνδέσουμε μόνο τις απαραίτητες καρφίτσες που χρειάζεστε και η τιμή μπορεί να είναι χαμηλότερη επειδή η πρώτη ύλη και το κόστος εργασίας είναι χαμηλότερο.


Εφαρμογή

Αυτό το καλώδιο Y χρησιμοποιείται για τη σύνδεσητηλεματική, συσκευές IoV, συσκευές διαχείρισης στόλου, εντοπιστές GPS OBD2, εργαλεία προγραμματισμού CAN OBD2, εργαλεία ρύθμισης ECU ή εργαλεία ρύθμισης επιδόσεων αυτοκινήτου στις 16-πιν γυναίκες θύρες διάγνωσης OBD2 των οχημάτων.

Αν θέλετε να συνδέσετε δύο συσκευές τηλεματικής ή IoV με αρσενικές θύρες OBD2 σε ένα όχημα,Αυτό το καλώδιο OBD2 OBDII αρσενικό σε διπλό θηλυκό splitter Y μπορεί να βοηθήσει να γίνει αυτό. Αυτό το καλώδιο Y διαχωρίζει την αρχική θύρα διάγνωσης OBD2 θηλυκής φύσης.Ελέγξτε εάν οι συσκευές τηλεματικής ή IoV μπορούν να είναι συμβατές με την τάση του οχήματος (12V ή 24V)Είναι σημαντικό!

Σε ορισμένα αυτοκίνητα, οι γυναικείες διαγνωστικές θύρες OBD2 OBDII καλύπτονται από καπάκια.Εάν θέλετε να συνδέσετε και να εγκαταστήσετε μερικές τηλεματικές συσκευές OBD2 ή IoV στις θύρες διάγνωσης OBD2 OBDII γυναικών σε αυτά τα αυτοκίνηταΤο πλαστικό μέρος ένεσης που έχει υποστεί υπερμόλυψη στις άκρες των γυναικείων και των αρσενικών συνδέσεων OBDII OBD2 16-Pin κάνει το καλώδιο να βγαίνει σε ορθή γωνία 90 μοιρών.Το overmold είναι με λεπτό σχεδιασμό και το καλώδιο είναι επίπεδο και λεπτόΤα χαρακτηριστικά αυτά διευκολύνουν τη σύνδεση και την εγκατάσταση αυτών των τύπων τηλεματικών συσκευών OBD2 ή συσκευών IoV στις γυναίκες θύρες διάγνωσης OBD2 OBDII σε αυτά τα αυτοκίνητα.Μπορούμε επίσης να δημιουργήσουμε ένα overmold που κάνει το συνολικό πάχος του OBD2 αρσενικό βύσμα (έχουμε ένα πολύ λεπτό OBD2 αρσενικό βύσμα, ο λεπτότερος και τυποποιημένος ανδρικός πύκλος OBD2 στον κόσμο) μετά από υπερμόρφωση μόλις 19 mm.Αυτό το αρσενικό βύσμα OBD2 19mm μετά από υπερμόρφωση μπορεί να εισαχθεί στις γυναίκες διαγνωστικές θύρες OBD2 OBDII που καλύπτονται από καπάκια στα περισσότερα αυτοκίνητα, συμπεριλαμβανομένου του Volkswagen Caddy.

Αυτό το καλώδιο μπορεί επίσης να χρησιμοποιηθεί για τη σύνδεση συσκευών διάγνωσης OBD2 ή σαρωτών ήαναγνώστες κώδικα σφάλματος(με το κατάλληλο λογισμικό).


Επισκευή

Εάν δεν έχετε βρει ή δεν έχετε χρόνο να ψάξετε για τα καλώδια OBD2 OBDII, 9-Pin J1939 ή 6-Pin J1708 καλώδια, προσαρμογείς ή συνδέσμους στην ιστοσελίδα μας, μην διστάσετε να μας ενημερώσετε τι είναι το OBD2 OBDII,Καλώδια J1939 9 ή J1708 6 πινών, προσαρμογείς ή συνδέσμους που χρειάζεστε απόαποστολή έρευνας(Εάν έχετε μια εικόνα, παρακαλούμε επισυνάψτε την στην αίτηση).
