Αρσενικό OBD OBDII στο θηλυκό Chevrolet OBD2 και το θηλυκό καλώδιο θραυστών Υ OBD2

OBD OBDII Άντρας σε Chevrolet OBD2 Γυναίκα και OBD2 Γυναίκα Διάσπασμα Y καλώδιο


Προδιαγραφές

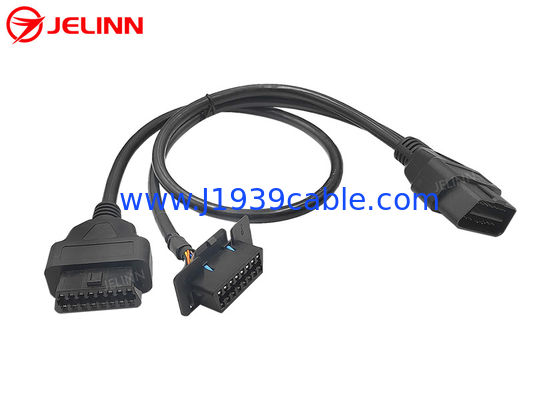

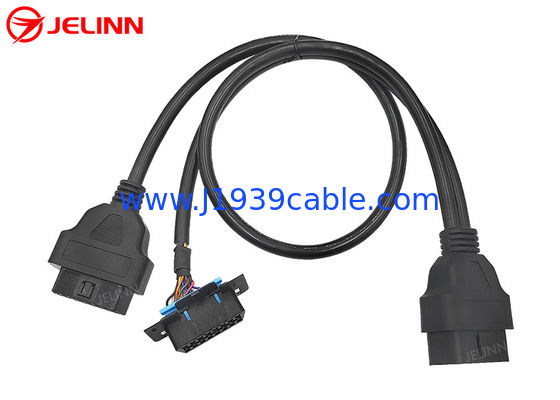

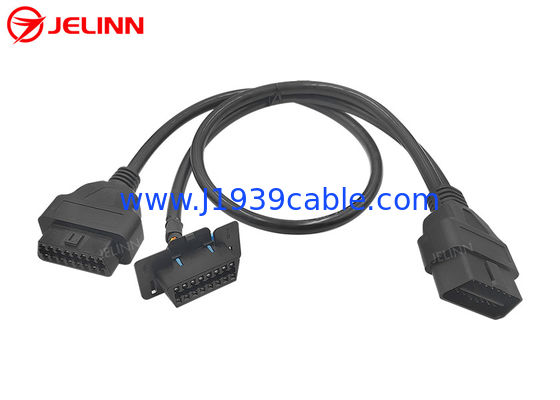

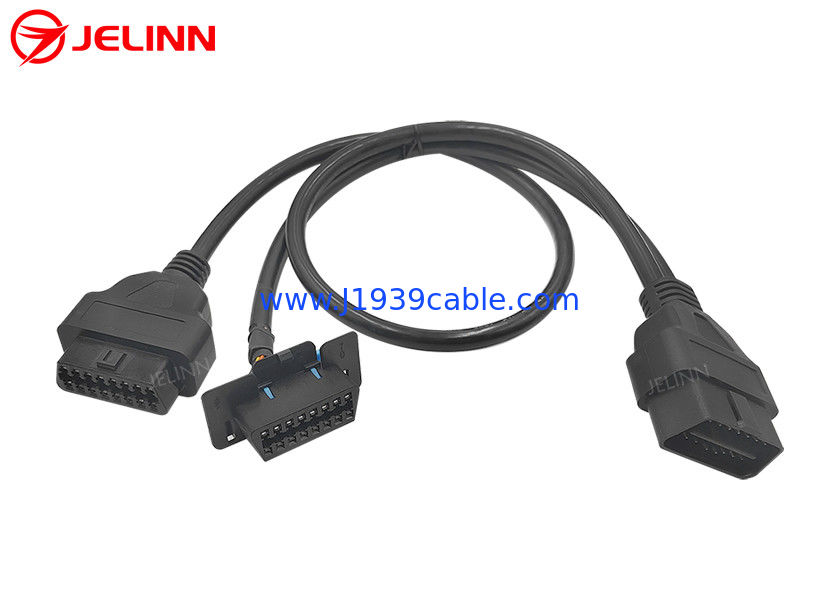

Αυτό είναι ένα καλώδιο Y με 3 άκρες ενός ανδρικού βύσματος OBD2, ενός αντικαταστατικού θηλυκού συνδέσμου Chevrolet OBD2 και ενός κοινού θηλυκού συνδέσμου OBD2.

Ο κοινός θηλυκός σύνδεσμος OBD2 OBDII J1962 είναι με ποιοτικά ανθεκτικά τερματικά KET,το οποίο είναι πιο κατάλληλο για περιβάλλον δοκιμής ή διάγνωσης όπου οι συσκευές συνδέονται και αποσυνδέονται συχνά.



Το πλαστικό μέρος ένεσης που έχει υποστεί υπερμόρφωση στα άκρα των 16 πινων OBD2 OBDII θηλυκών και αρσενικών συνδέσεων κάνει το καλώδιο να βγαίνει ευθεία.

Αναθέτηση ή εξαίρεση

Η ανάθεση ή το pin out μπορεί να είναι κάπως έτσι:


Όσο για την έξοδο αυτή, τα μαύρα καλώδια και στα δύο στρογγυλά καλώδια συνδέονται με το καλώδιο 4 των ανδρών και των γυναικών συνδέσεων OBD2 OBDII.Έτσι υπάρχουν 8 καλώδια 26AWG στο στρογγυλό καλώδιο από OBD2 αρσενικό βύσμα για κοινό OBD2 θηλυκό συνδέσμοΌλα τα 16 πινάκια της ανδρικής πρίζας OBD2 στον θηλυκό σύνδεσμο της Chevrolet είναι καλωδιωμένα, οπότε υπάρχουν 16 καλώδια 26AWG στο καλώδιο από την ανδρική πρίζα OBD2 στον θηλυκό σύνδεσμο Chevrolet OBD2.

Η ανάθεση ή το pin out μπορεί επίσης να είναι κάπως έτσι:

Όσο για αυτό το πιν, όλες οι 16 πινές των ανδρών και των γυναικών συνδέσεων OBD2 είναι καλωδιωμένες, οπότε υπάρχουν 16 καλώδια 26AWG και στα δύο στρογγυλά καλώδια.

Η τοποθέτηση ή το pin out μπορεί επίσης να προσαρμοστεί ανάλογα με τις ανάγκες σας.


Εφαρμογή

Αυτό το καλώδιο Y χρησιμοποιείται για τη σύνδεσητηλεματική, συσκευές IoV (Internet of Vehicles), συσκευές διαχείρισης στόλου, εντοπιστές GPS OBD2, εργαλεία ρύθμισης ECU ή εργαλεία ρύθμισης επιδόσεων αυτοκινήτου στις γυναίκες θύρες διάγνωσης OBD2 των οχημάτων.

Το εν λόγω καλώδιο OBD2 OBDII Y επιτρέπει τη μετατόπιση θύρας ή τη σύνδεση πολλαπλών συσκευών τηλεματικής ή IoV. Take the original Chevrolet OBD2 female diagnostic port off its original location with tools if necessary and then insert the OBD2 male plug at the end of this OBD2 Y cable into the original Chevrolet OBD2 female diagnostic port. Εγκαταστήστε την αντικατάσταση Chevrolet OBD2 θηλυκό σύνδεσμο σε ένα άκρο του Y τελειών πίσω στην αρχική θέση της OBD2 θηλυκή διάγνωση θύρα στο αυτοκίνητο.Στη συνέχεια, μπορείτε να συνδέσετε μια τηλεματική ή IoV συσκευή για την κοινή OBD2 θηλυκή σύνδεσμο στο άλλο άκρο των Y άκρων. You can also connect another telematics or tuning device to the OBD2 female connector which was installed at the original location or leave this OBD2 female connector available for diagnostic use in the futureΕάν αφήσετε διαθέσιμη την αντικαταστατική θηλυκή σύνδεση της Chevrolet OBD2 και στη συνέχεια κρύψετε την τηλεματική ή συσκευή IoV που συνδέεται με την κοινή θηλυκή σύνδεση OBD2,Τότε κανείς δεν θα ήξερε ότι έχετε εγκαταστήσει αυτές τις συσκευές χωρίς να ανοίξετε το πάνελ.


Επισκευή

Εάν δεν έχετε βρει ή δεν έχετε χρόνο να ψάξετε για τα καλώδια OBD2 OBDII, 9-Pin J1939 ή 6-Pin J1708 καλώδια, προσαρμογείς ή συνδέσμους στην ιστοσελίδα μας, μην διστάσετε να μας ενημερώσετε τι είναι το OBD2 OBDII,Καλώδια J1939 9 ή J1708 6 πινών, προσαρμογείς ή συνδέσμους που χρειάζεστε απόαποστολή έρευνας(Εάν έχετε μια εικόνα, παρακαλούμε επισυνάψτε την στην αίτηση).
