Αρσενικό OBD2 OBDII Peugeot και της Citroen OBD2 στο θηλυκό και το θηλυκό Υ καλώδιο OBD2

OBD2 OBDII Αρσενικό προς Peugeot και Citroen OBD2 θηλυκό και OBD2 θηλυκό καλώδιο Y


Προδιαγραφές

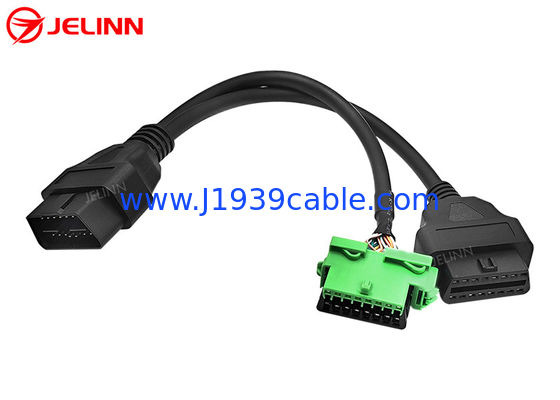

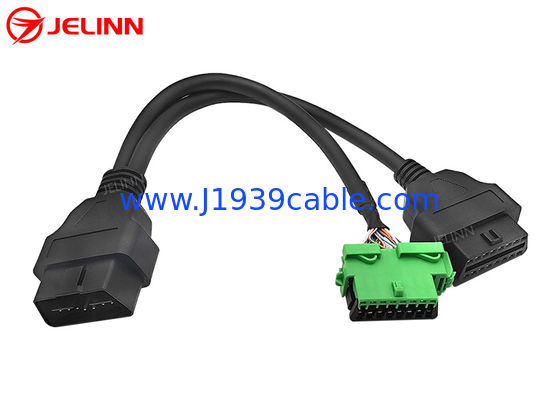

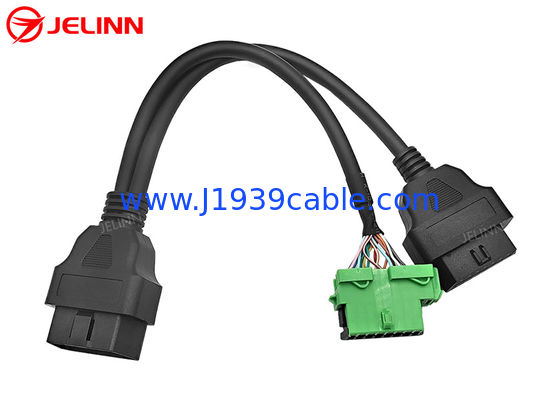

Αυτό είναι ένα καλώδιο Y με 3 άκρες ενός αρσενικού βύσματος OBD2, ένα ανδρικό βύσμα Peugeot και Citroen OBD2 και ένα κοινό OBD2 ανδρικό βύσμα.

Ο κοινός θηλυκός σύνδεσμος OBD2 OBDII J1962 είναι με ποιοτικά ανθεκτικά τερματικά KET,το οποίο είναι πιο κατάλληλο για περιβάλλον δοκιμής ή διάγνωσης όπου οι συσκευές συνδέονται και αποσυνδέονται συχνά.



Το πλαστικό μέρος ένεσης που έχει υποστεί υπερμόρφωση στα άκρα των 16 πινων OBD2 OBDII θηλυκών και αρσενικών συνδέσεων κάνει το καλώδιο να βγαίνει ευθεία.

Μπορούμε να φτιάξουμε διαφορετικά καλούπια για τα άκρα των γυναικείων και των ανδρών συνδέσεων OBD2. If you don’t like the overmolds at the ends of OBD2 OBDII female and male connectors as shown in the pictures or you would like to have your own overmold with your company’s logo or you have special application requirements, μπορούμε και έχουμε την ικανότητα να κάνουμε ένα νέο overmold για σας με λογική χρέωση. Επιπλέον, μπορούμε ακόμη και να το κάνουμε δωρεάν, εφόσον η ποσότητα παραγγελίας είναι 5000 PCS ή περισσότερο.

Υπάρχει ένα κενό στο μασέλι στη μέση του ανδρικού βύσματος OBD2 OBDII.

Αναθέτηση ή εξαίρεση

Η ανάθεση ή το pin out μπορεί να είναι κάπως έτσι:


Όσον αφορά αυτό το pin out, το Pin 4 και το Pin 5 των ανδρών και των γυναικών συνδέσμων OBD2 OBDII συνδέονται μεταξύ τους με ένα σύντομο καλώδιο.Υπάρχουν εννιά καρφίτσες συνδεδεμένες., αλλά υπάρχουν 8 καλώδια 26AWG στο καλώδιο από την αντρική βύσμα OBD2 στην κοινή OBD2 θηλυκή σύνδεση.Έτσι υπάρχουν 16 καλώδια 26AWG στο καλώδιο από OBD2 αρσενικό βύσμα για Peugeot και Citroen OBD2 θηλυκό συνδέσμου.

Η ανάθεση ή το pin out μπορεί επίσης να είναι κάπως έτσι:

Όσο για αυτό το πιν, όλες οι 16 πινές των ανδρών και των γυναικών συνδέσεων OBD2 είναι καλωδιωμένες, οπότε υπάρχουν 16 καλώδια 26AWG και στα δύο καλώδια.

Αν δεν υπάρχει ανάγκη για περισσότερες καρφίτσες για να συνδεθούν, μπορείτε να χρησιμοποιήσετε το σύστημα.Προτείνουμε να συνδέσουμε μόνο τις απαραίτητες καρφίτσες που χρειάζεστε και η τιμή μπορεί να είναι χαμηλότερη επειδή η πρώτη ύλη και το κόστος εργασίας είναι χαμηλότερο.


Εφαρμογή

Αυτό το καλώδιο Y χρησιμοποιείται για τη σύνδεσητηλεματική, συσκευές IoV, συσκευές διαχείρισης στόλου, εντοπιστές GPS OBD2, εργαλεία προγραμματισμού CAN OBD2, εργαλεία ρύθμισης ECU ή εργαλεία ρύθμισης επιδόσεων αυτοκινήτου στις 16-πιν γυναίκες θύρες διάγνωσης OBD2 των οχημάτων.

Το εν λόγω καλώδιο OBD2 OBDII Y επιτρέπει τη μετατόπιση θύρας ή τη σύνδεση πολλαπλών συσκευών τηλεματικής ή IoV. Take the original Peugeot and Citroen OBD2 female diagnostic port off its original location with tools if necessary and then insert the OBD2 male plug at the end of this OBD2 Y cable into the original Peugeot and Citroen OBD2 female diagnostic port- Εγκαταστήστε την αντικατάσταση Peugeot και Citroen OBD2 θηλυκό συνδέσμο σε ένα άκρο της Y τελειών πίσω στην αρχική θέση της OBD2 θηλυκή διάγνωση θύρα στο αυτοκίνητο.Στη συνέχεια, μπορείτε να συνδέσετε μια τηλεματική ή IoV συσκευή για την κοινή OBD2 θηλυκή σύνδεσμο στο άλλο άκρο των Y άκρων. You can also connect another telematics or tuning device to the OBD2 female connector which was installed at the original location or leave this OBD2 female connector available for diagnostic use in the futureΕάν αφήσετε διαθέσιμη την ανδρική σύνδεση Peugeot και Citroen OBD2 και κατόπιν κρύψετε την τηλεματική ή συσκευή IoV που συνδέεται με την κοινή OBD2 ανδρική σύνδεση,Τότε κανείς δεν θα ήξερε ότι έχετε εγκαταστήσει αυτές τις συσκευές χωρίς να ανοίξετε το πάνελ.

Αυτό το καλώδιο μπορεί επίσης να χρησιμοποιηθεί για τη σύνδεση συσκευών διάγνωσης OBD2 ή σαρωτών ήαναγνώστες κώδικα σφάλματος(με το κατάλληλο λογισμικό).


Επισκευή

Αν δεν έχετε βρει ή δεν έχετε χρόνο να ψάξετε για τα καλώδια OBD2, 9-Pin J1939 ή 6-Pin J1708 καλώδια, προσαρμογείς ή συνδέσμους στην ιστοσελίδα μας, μην διστάσετε να μας ενημερώσετε τι είναι το OBD2,Καλώδια J1939 9 ή J1708 6 πινών, προσαρμογείς ή συνδέσμους που χρειάζεστε απόαποστολή έρευναςΜπορούμε επίσης να προσαρμόσουμε οποιοδήποτε OBD2, 9-Pin J1939ή 6-Pin J1708 καλώδια, προσαρμογείς ή συνδέσεις για σας.
