Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Διάταξη: | 20AWG, καθαρός χαλκός | J1939 θηλυκή πρίζα: | ισοδύναμο Deutsch HD16-9-1939S-P080 |
|---|---|---|---|
| Τύπος θηλυκού βουλώματος J1939: | Τύπος 2 | J1939 Άνδρες βρύσες: | αντίτιμο Deutsch hd10-9-1939p-P080 |
| Τύπος ανδρικών βρύσεων J1939: | Τύπος 2 | Μονή OBD2 για θηλυκή πρίζα: | με τερματικούς σταθμούς KET |
| Καρφίτσες ή τερματικά: | Άλλα, από χαλκό, νικελωμένα ή χρυσωμένα | Θερμοκρασία εργασίας: | -25°C ~ +85°C |
| Επισημαίνω: | j1939 y καλώδιο,j1939 φορτηγό OBD GPS,j1939 έως obd2 |
||

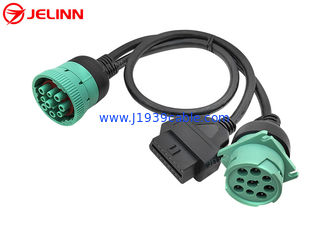

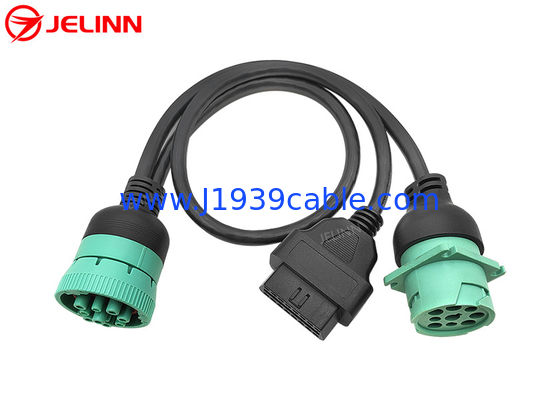

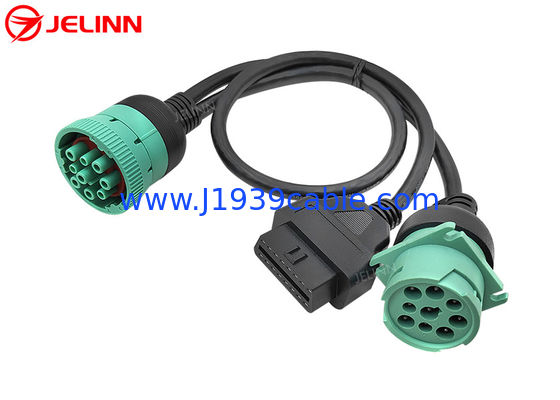

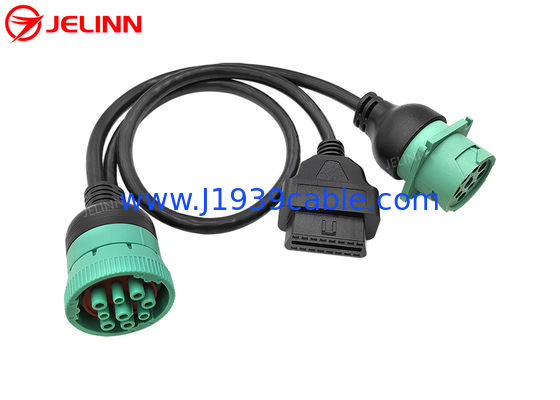

J1939 9 Πιν προς OBD 2 OBD2 16 Πιν Σπλιτερ Y Καλώδιο 9 Πιν Σπλιτερ Σύρμα Συσκευή GPS για φορτηγό
Προδιαγραφές
| J1939 θηλυκή σύνδεση | ισοδύναμο Deutsch HD16-9-1939S-P080 |
| Τύπος θηλυκού συνδέσμου J1939 | Τύπος 2 |
| J1939 αρσενικός σύνδεσμος | ισοδύναμο Deutsch HD10-9-1939P-Π080 |
| Τύπος αρσενικού συνδέσμου J1939 | Τύπος 2 |
| Μικροσκοπική σύνδεση OBD2 | με τερματικούς σταθμούς KET |
| Διάταξη | 20AWG, καθαρό χαλκό |
| Υλικό συνδέσμου J1939 | PA66 + γυάλινη ίνα |
| Υλικό συνδέσμου OBD2 | PA66 |
| Αναθέτηση ή εξαίρεση | Προσαρμοσμένο |
| μήκος καλωδίου | Προσαρμοσμένο |
| Πινάκια ή τερματικά | Άλλα, από χαλκό, νικελωμένα ή χρυσωμένα |
| Αντίσταση επαφής | Τρία Ωμ το πολύ. |
| Αντίσταση μόνωσης | 5M Ωμ λεπτό. |
| Θερμοκρασία λειτουργίας | -25°C ~ +85°C |
| Δοκιμές | 100% δοκιμή ανοικτής, σύντομης και λανθασμένης καλωδίωσης |
| Δοκιμαστική τάση | DC300V 5M ohm/10ms |
| Εγγύηση | 1 έτος |
Το τέλος των J1939 θηλυκών και αρσενικών πρίζων μπορεί να είναι καλυμμένο ή όχι,σύμφωνα με τις ανάγκες σας.
Πυροσυσκευασμένα
Άλλα από τα κατεργασμένα
ΗDeutsch 9 ΠινΟ θηλυκός σύνδεσμος είναι τύπου 2, οπότε η καρφίτσα F του είναι με μικρότερη διάμετρο όπως η καρφίτσα C και η καρφίτσα J. Οι θηλυκοί σύνδεσμοι τύπου 2 J1939 μπορούν να εισαχθούν σε αρσενικούς συνδετήρες τύπου 1 ή τύπου 2 J1939.
Ο θηλυκός σύνδεσμος OBD2 είναι με τερματικά KET που καθιστούν τον θηλυκό σύνδεσμο OBD2 πιο ανθεκτικό.
Αναθέτηση ή εξαίρεση
Σε γενικές γραμμές, η ανάθεση ή η έξοδος των καρφίτ θα είναι η εξής (4 καρφίτσες που πρέπει να συνδεθούν):
| OBD2 θηλυκό | Σήμα | J1939 θηλυκό | J1939 αρσενικό |
| 4 ή 5 | Γη | Α | Α |
| 16 | Η μπαταρία | Β | Β |
| 6 | J1939, CAN-H | Γ | Γ |
| 14 | J1939, CAN-L | D | D |
Μερικές φορές,η αναθέτηση ή το pin out μπορεί επίσης να είναι σαν αυτό ((6 pinsνα συνδεθεί):
| OBD2 θηλυκό | Σήμα | J1939 θηλυκό | J1939 αρσενικό |
| 4 ή 5 | Γη | Α | Α |
| 16 | Η μπαταρία | Β | Β |
| 6 | J1939, CAN-H | Γ | Γ |
| 14 | J1939, CAN-L | D | D |
| 2 | J1708-H | F | F |
| 10 | J1708-L | G | G |
Μερικές φορές,Η ανάθεση ή η αναχώρηση των καρφών μπορεί επίσης να είναι έτσι (6 καρφές)να συνδεθεί):
| OBD2 θηλυκό | Σήμα | J1939 θηλυκό | J1939 αρσενικό |
| 4 ή 5 | Γη | Α | Α |
| 16 | Η μπαταρία | Β | Β |
| 6 | J1939, CAN-H | Γ | Γ |
| 14 | J1939, CAN-L | D | D |
| 12 | J1708-H | F | F |
| 13 | J1708-L | G | G |
Το καλώδιο 6 καλωδίων περιλαμβάνει επίσης καλωδίωση για τις γραμμές J1708.Είναι καλύτερα να μην τα συνδέσετε, καθώς μερικές φορές οι πρόσθετες γραμμές μπορούν να παρεμβαίνουν στη λειτουργία ορισμένων εντοπιστών GPS..
Η τοποθέτηση ή το pin out μπορεί επίσης να προσαρμοστεί ανάλογα με τις ανάγκες σας.
Εφαρμογή
Αυτό το καλώδιο χρησιμοποιείται για τη σύνδεσησυσκευές τηλεματικής ή διαχείρισης στόλου, όπωςΑκολούθησης GPS ή ELD σε επαγγελματικά οχήματα που διαθέτουν τις 9-πιν γύρους θύρες Deutsch J1939.
Το καλώδιο αυτό θα επιτρέπει επίσης τη σύνδεση διαγνωστικών συσκευών ή σαρωτών OBD2 (με το κατάλληλο λογισμικό) με τον στρογγυλό συνδετήρα J1939.Να έχετε κατά νου ότι τα περισσότερα λογισμικά και σαρωτές OBD2 βασίζονται στην ανάγνωση PIDΤο J1939 είναι ένα πρωτόκολλο βασισμένο στο PGN, όπου κάθε PGN περιέχει πολλαπλές παραμέτρους.
