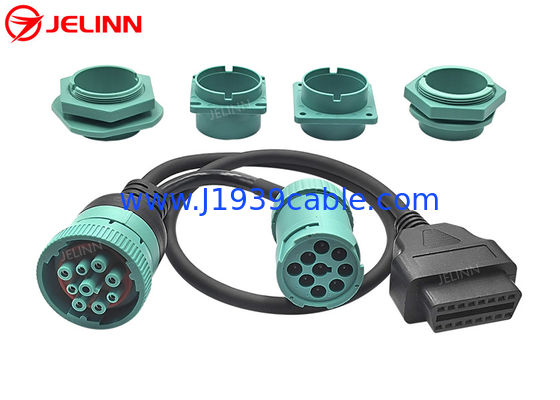

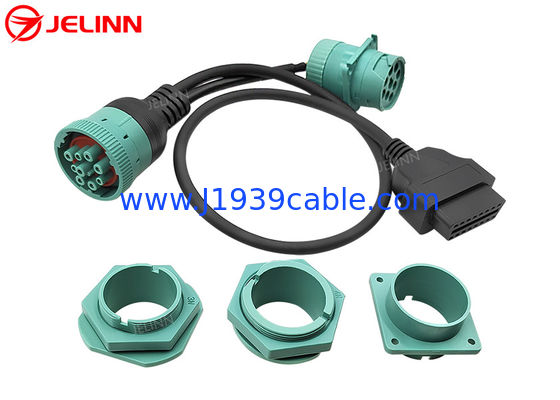

Deutsch J1939 Άντρας Γυναίκα για OBD 2 OBD2 Connector Splitter Y καλώδιο με 4 διαφορετικά πίνακα στήριξης στήριξης

Deutsch J1939 Αρσενικό θηλυκό προς OBD 2 OBD2 Connector Splitter Y Cable

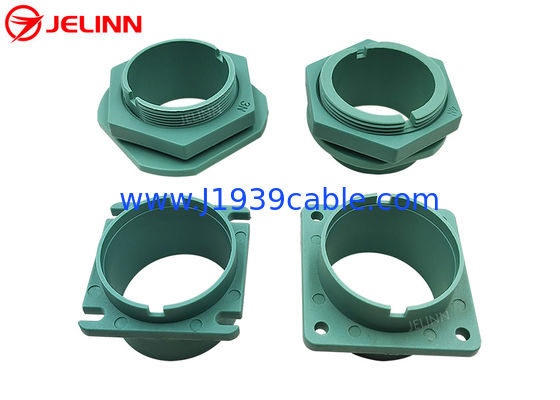

Με 4 διαφορετικές στήλες τοποθέτησης πάνελ


Προδιαγραφές


Το τέλος των J1939 θηλυκών και αρσενικών βύστων μπορεί να είναι υπερσυσκευασμένο ή όχι,σύμφωνα με τις ανάγκες σας.

Η θηλυκή βρύση J1939 είναι τύπου 2, οπότε η καρφίτσα F της είναι με μικρότερη διάμετρο όπως η καρφίτσα C και η καρφίτσα J. Οι θηλυκές βρύσες τύπου 2 J1939 μπορούν να είναι συμβατές με τις αρσενικές βρύσες τύπου 1 ή τύπου 2.




Το θηλυκό βύσμα OBD2 είναι με τερματικά KET που καθιστούν το θηλυκό βύσμα OBD2 πιο ανθεκτικό.



Αναθέτηση ή εξαίρεση

Σε γενικές γραμμές, η ανάθεση ή η έξοδος των καρφίτ θα είναι η εξής (4 καρφίτσες που πρέπει να συνδεθούν):


Μερικές φορές,Η ανάθεση ή η αναχώρηση των καρφών μπορεί επίσης να είναι έτσι (6 καρφές)να συνδεθεί):


Το καλώδιο 6 καλωδίων περιλαμβάνει επίσης καλωδίωση για τις γραμμές J1708.Είναι καλύτερα να μην τα συνδέσετε, καθώς μερικές φορές οι πρόσθετες γραμμές μπορούν να παρεμβαίνουν στη λειτουργία ορισμένων εντοπιστών GPS..
Η τοποθέτηση καρφίτ ή καρφίτ μπορεί επίσης να προσαρμοστεί σύμφωνα με τις ανάγκες σας.

Εφαρμογή

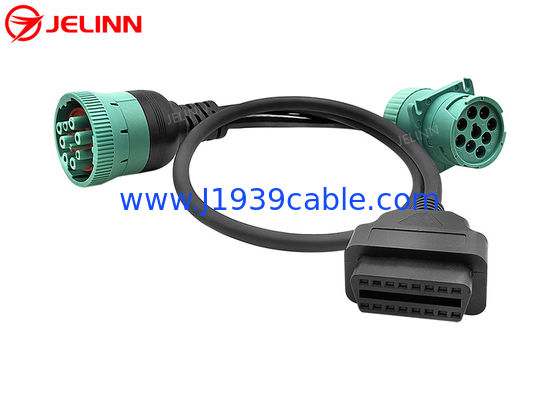

Αυτό είναι ένα καλώδιο μεταξύ ενός J1939 στρογγυλό Deutsch 9 πιν θηλυκό συνδέσμους, ένα J1939 Deutsch 9 πιν αρσενικόσυνδετήρα και συνδετήρα τύπου OBD2 16 πινών (γυναικεία πλευρά του οχήματος - συνδετήρες με συνδετήρα δοκιμής OBD2). Οι γραμμές δεδομένων J1939 +/- συνδέονται με τις γραμμές CAN +/-Και οι γραμμές ηλεκτρικής ενέργειας και εδάφους είναι επίσης συνδεδεμένες..
Η κοινή εφαρμογή είναι η σύνδεσησυσκευές τηλεματικής ή διαχείρισης στόλου, όπωςΑκολούθησης GPS και ELD σε όχημα που έχει το 9-pin γύρο Deutsch σύνδεσμο.
Το καλώδιο αυτό θα επιτρέπει επίσης τη σύνδεση διαγνωστικών συσκευών ή σαρωτών OBD2 (με το κατάλληλο λογισμικό) με τον στρογγυλό σύνδεσμο J1939.Να έχετε κατά νου ότι τα περισσότερα λογισμικά και σαρωτές OBD2 βασίζονται στην ανάγνωση PIDΤο J1939 είναι ένα πρωτόκολλο βασισμένο στο PGN, όπου κάθε PGN περιέχει πολλαπλές παραμέτρους.


Επισκευή

Εάν δεν έχετε βρει ή δεν έχετε χρόνο να ψάξετε για τα καλώδια J1939, OBD2 ή J1708, προσαρμογείς ή συνδέσμους στην ιστοσελίδα μας, μη διστάσετε να μας ενημερώσετε ποια καλώδια J1939, OBD2 ή J1708,προσαρμογείς ή συνδέσμους που χρειάζεστε απόαποστολή έρευνας(Αν έχετε φωτογραφία, παρακαλούμε επισυνάψτε την στην έρευνα).J1939, καλώδια OBD2 ή J1708, προσαρμογείς ή συνδέσμους για εσάς.
