Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Διάταξη: | 20AWG, καθαρός χαλκός | Αναθέτηση ή εξαίρεση: | Προσαρμοσμένο |
|---|---|---|---|
| J1939 Άνδρας δοχείο: | αντίτιμο Deutsch hd10-9-1939p-P080 | Τύπος ανδρικής πρίζας J1939: | Τύπος 2 |
| Δοκιμές: | 100% ανοικτός, απότομα και δοκιμή δεσποινίδα-καλωδίων | Εξεταστική τάση: | DC300V 5M ohm/10ms |
| Επισημαίνω: | καρφίτσα 9 σε OBDII,J1939 αρσενικό στο αρσενικό OBD2,9 αρσενικό καρφιτσών deutsch J1939 στο αρσενικό καλώδιο OBD |
||

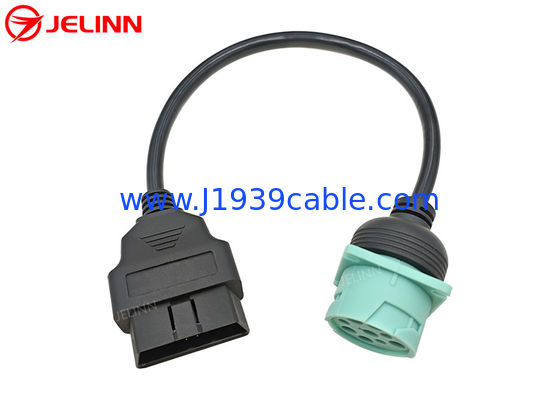

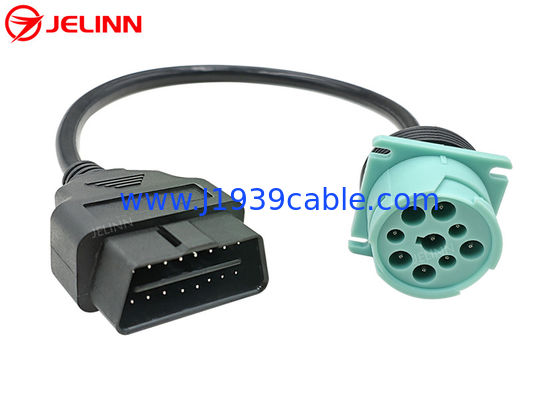

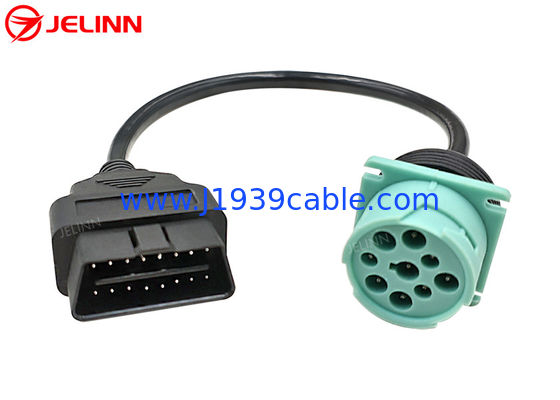

Πράσινο Deutsch 9 Pin J1939 αρσενικό σε J1962 OBD2 OBDII 16 Pin αρσενικό καλώδιο
Προδιαγραφές
| 9-Pin J1939 αρσενικός συνδέσμος | ισοδύναμο Deutsch HD10-9-1939P-P080 |
| Τύπος 9-Pin J1939 αρσενικής βρύσης | Τύπος 2 |
| Χρώμα 9-Pin J1939 αρσενικό πλέγμα | Πράσινο |
| Διάταξη | 20AWG, καθαρό χαλκό |
| Υλικό9-PinJ1939 αρσενική πρίζα | PA66 + γυάλινη ίνα |
| Υλικό ανδρικής πρίζας OBD2 | PA66 |
| Αναθέτηση ή εξαίρεση | Προσαρμοσμένο |
| μήκος καλωδίου | Προσαρμοσμένο |
| Πινάκια ή τερματικά | Άλλα, από χαλκό, νικελωμένα ή χρυσωμένα |
| Αντίσταση επαφής | Τρία Ωμ το πολύ. |
| Αντίσταση μόνωσης | 5M Ωμ λεπτό. |
| Θερμοκρασία λειτουργίας | -25°C ~ +85°C |
| Δοκιμές | 100% δοκιμή ανοικτής, σύντομης και λανθασμένης καλωδίωσης |
| Δοκιμαστική τάση | DC300V 5M ohm/10ms |
| Εγγύηση | 1 έτος |
Για την κατασκευή αυτών των καλωδίων χρησιμοποιούνται καλώδια καθαρού χαλκού 20AWG.Μπορούμε πάντα να κάνουμε τα καλώδια με εξαιρετική συνδεσιμότητα και αντοχή.
Η άκρη του Deutsch 9-Pin J1939 ανδρικού συνδέσμου μπορεί να παραμορφωθεί ή όχι, ανάλογα με τις ανάγκες σας.η τιμή μπορεί να είναι χαμηλότερη επειδή εξοικονομούνται τα έξοδα πρώτης ύλης και εργασίας.
ΗDeutsch 9 ΠινΤο αρσενικό σύνδεσμο σε αυτό το καλώδιο είναι τύπου 2,Έτσι, το Pin F είναι με μικρότερη διάμετρο από το Pin C και το Pin J.
Αναθέτηση ή εξαίρεση
Σε γενικές γραμμές, η ανάθεση ή η έξοδος των καρφίτ είναι η εξής (4 καρφίτσες συνδεδεμένες):
| Δοκιμαστικό OBD2 αρσενικό | Σήμα | 9-Pin J1939 αρσενικό |
| 4 ή 5 | Γη | Α |
| 16 | Η μπαταρία | Β |
| 6 | J1939, CAN-H | Γ |
| 14 | J1939, CAN-L | D |
Μερικές φορές,Η ανάθεση ή η αναχώρηση των καρφών μπορεί επίσης να είναι έτσι (6 καρφές)συνδεδεμένο):
| Δοκιμαστικό OBD2 αρσενικό | Σήμα | 9-Pin J1939 αρσενικό |
| 4 ή 5 | Γη | Α |
| 16 | Η μπαταρία | Β |
| 6 | J1939, CAN-H | Γ |
| 14 | J1939, CAN-L | D |
| 2 | J1708-H | F |
| 10 | J1708-L | G |
Η τοποθέτηση ή το pin out μπορεί επίσης να προσαρμοστεί ανάλογα με τις ανάγκες σας.Αν δεν υπάρχει ανάγκη να συνδεθούν περισσότερες καρφίτσες, προτείνουμε να συνδεθούν οι απαραίτητες καρφίτσες.η τιμή του καλωδίου θα είναι υψηλότερη επειδή το κόστος πρώτης ύλης και του εργατικού δυναμικού θα είναι υψηλότερο.
Εφαρμογή
This cable will connect the 8 or 9 Pin type 2 devices such as ELDs (Electronic Logging Devices) to the 16 Pin OBD2 style diagnostic port found on Volvo and Mack trucks post 2013 that have the OBD-II 16 pin port in dash.
Αν έχετε μια συσκευή που έχει σχεδιαστεί για να συνδέεται με το στρογγυλό πράσινο 9 πιν διαγνωστικές θύρες σε βαρέα φορτηγά,Αυτό το καλώδιο θα λειτουργήσει για να συνδέσετε αυτή τη συσκευή με 16 καρφίτες OBD2 τύπου σύνδεσμο που βρέθηκε το 2013 και νεότερα φορτηγά Volvo και Mack.
Μπορείτε να συνδέσετε 16 πιν OBD2 αρσενικό βύσμα αυτού του καλωδίου στην πύλη διάγνωσης 16 πιν του φορτηγού σας.
This adapter cable also allows a J1939 Scan Tool (a scanner designed to plug into the round J1939 9-pin Deutch connector on a vehicle) to be used with a J1939 equipped vehicle that uses a standard OBD2 style connector.
