Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| RP1226 αρσενικός συνδετήρας: | αντίτιμο Aptiv 54201416 | Διάταξη: | 20AWG, καθαρός χαλκός |
|---|---|---|---|
| J1939 θηλυκό δοχείο: | αντίτιμο Deutsch hd10-9-1939P | Τύπος θηλυκού βουλώματος J1939: | Τύπος 1 |
| Δοκιμές: | 100% ανοικτός, απότομα και δοκιμή δεσποινίδα-καλωδίων | Καρφίτσες ή τερματικά: | χαλκός με την επένδυση νικελίου ή τη χρυσή επένδυση |
| Επισημαίνω: | RP1226 καλώδιο,RP1226 σε OBD2,14 πιν rp1226 αρσενικό σε OBD2 |
||

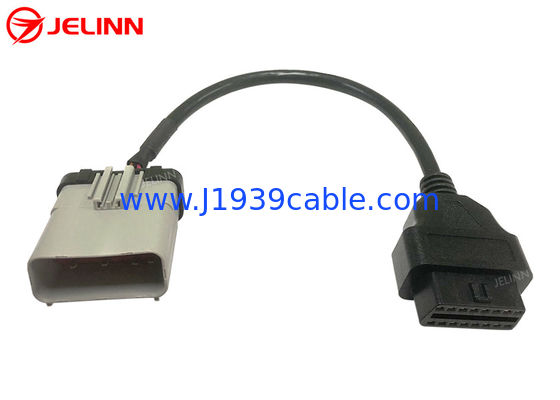

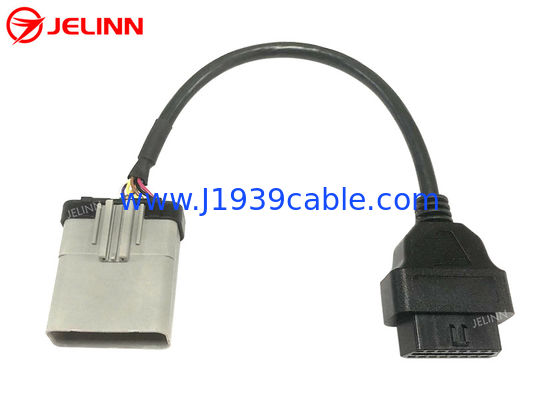

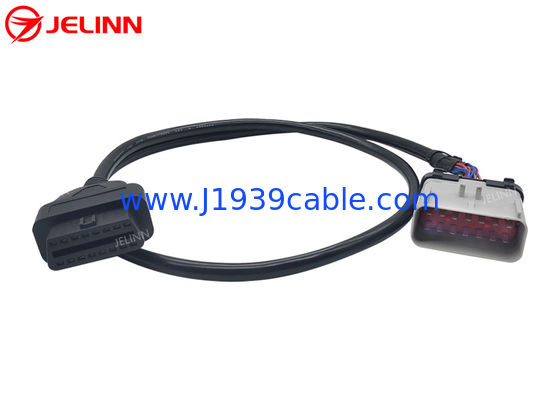

14 Πιν RP1226 Άντρας σε καλώδιο OBD2 J1962 Γυναίκα για 2019 και νεότερα βαρέα φορτηγά
στη Βόρεια Αμερική
Προδιαγραφές
| RP1226 αρσενικός σύνδεσμος | ισοδύναμο Aptiv 54201416 |
| 9-Pin J1939 θηλυκό σύνδεσμο | ισοδύναμο Deutsch HD10-9-1939P |
| Τύπος 9-Pin J1939 θηλυκής πρίζας | Τύπος 1 |
| Χρώμα 9-Pin J1939 θηλυκό πλέγμα | Μαύρο |
| Διάταξη | 20AWG, καθαρό χαλκό |
| Υλικό του αρσενικού συνδέσμου RP1226 | PA66 + γυάλινη ίνα |
| Υλικό9-PinJ1939 θηλυκή πρίζα | PA66 + γυάλινη ίνα |
| Πίνακας (διάγραμμα καλωδίωσης) | Προσαρμοσμένο |
| μήκος καλωδίου | Προσαρμοσμένο |
| Πινάκια ή τερματικά | από χαλκό με επικάλυψη νικελίου ή χρυσού |
| Αντίσταση επαφής | Τρία Ωμ το πολύ. |
| Αντίσταση μόνωσης | 5M Ωμ λεπτό. |
| Θερμοκρασία λειτουργίας | -25°C ~ +85°C |
| Δοκιμές | 100% δοκιμή ανοικτής, σύντομης και λανθασμένης καλωδίωσης |
| Δοκιμαστική τάση | DC300V 5M ohm/10ms |
| Εγγύηση | 1 έτος |
Πίνακας (διάγραμμα καλωδίωσης)
Σε γενικές γραμμές, το pinout (διάγραμμα καλωδίωσης) μπορεί να είναι ως εξής.
Υπάρχουν 4 καλώδια 20AWG στο καλώδιο.
| RP1226 αρσενικό | Σήμα | 9-Pin J1939 θηλυκό |
| 8 | Γη | Α |
| 1 | Δύναμη μπαταρίας | Β |
| 2 | J1939, S-CAN υψηλή | Γ |
| 9 | J1939,S-CAN χαμηλή | D |
Μερικές φορές,το pinout (διάγραμμα καλωδίωσης) μπορείνα είναι επίσης όπως παρακάτω.
Υπάρχουν 6 σύρματα 20AWG στο καλώδιο.
| RP1226 αρσενικό | Σήμα | 9-Pin J1939 θηλυκό |
| 8 | Γη | Α |
| 1 | Η μπαταρία | Β |
| 2 | J1939, S-CAN υψηλή | Γ |
| 9 | J1939,S-CAN χαμηλή | D |
| 6 | J1708, CAN υψηλή | F |
| 13 | J1708, χαμηλή τιμή CAN | G |
Το πινάρισμα (διάγραμμα καλωδίωσης)μπορεί επίσης να προσαρμοστεί σύμφωνα με τις ανάγκες των πελατών.
Εφαρμογή
Σύμφωνα με το TMC (το Συμβούλιο Τεχνολογίας και Συντήρησης της ATA) Recommended Practice RP1226 Messaging Standardization, ορισμένα βαρέα φορτηγά του 2019 και νεότερα, όπως τα Kenworth, Peterbilt, Volvo,Το Mack και το Freightliner στη Βόρεια Αμερική είναι εξοπλισμένα με ένα πρόσθετο σύνδεσμο στην καμπίνα στην πλευρά του οδηγού πίσω από το ταμπλόΟ ιδιοκτήτης του φορτηγού μπορεί να ελέγξει το εγχειρίδιο κατασκευής για περισσότερες πληροφορίες.
Οι συσκευές ELD (Electronic Logging Devices), τηλεματικές συσκευές ή άλλες συσκευές μεταπώλησης που απαιτούν δεδομένα από το J1939, CAN ή J1708 πρέπει να συνδέονται με τον εν λόγω συνδετήρα RP1226.οι συνδέσεις μπορεί να μην είναι εγγυημένες.
Εάν μια συσκευή που διαθέτει θύρα J1939 9-pin χρειάζεται να συνδεθεί με φορτηγό εξοπλισμένο με σύνδεσμο εξαρτημάτων RP1226 14-pin, αυτό το καλώδιο είναι απαραίτητο.
Επισκευή
Εάν δεν έχετε βρει ή δεν έχετε χρόνο να ψάξετε για τα καλώδια J1939, RP1226, OBD2 ή J1708 στον ιστότοπό μας, αισθάνεστε ελεύθεροι να μας πείτε ποια καλώδια J1939, RP1226, OBD2 ή J1708,προσαρμογείς ή συνδέσμους που χρειάζεστε απόαποστολή έρευνας(Αν έχετε φωτογραφία, παρακαλούμε επισυνάψτε την στην έρευνα).J1939, RP1226, καλώδια OBD2 ή J1708, προσαρμογείς ή συνδέσεις για εσάς.
