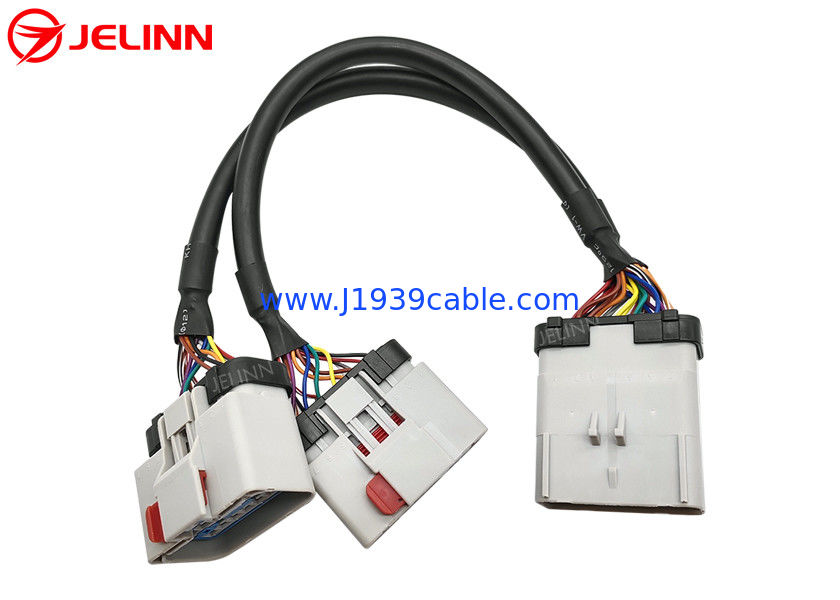

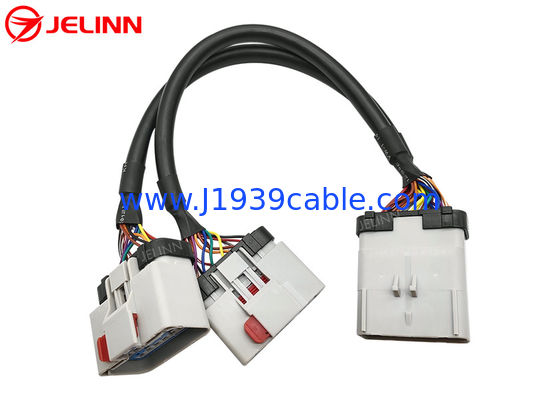

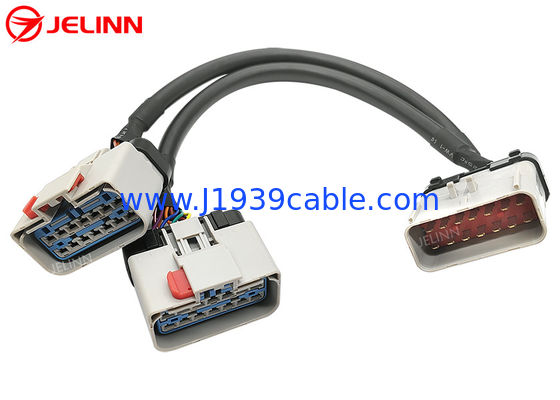

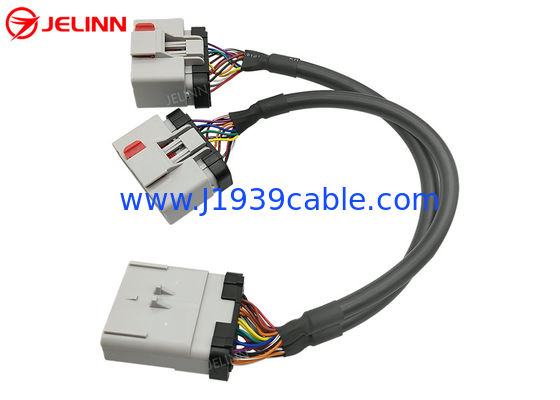

RP1226 14 Pin 14pin Ένα αρσενικό σε διπλό θηλυκό splitter Y καλώδιο
Προδιαγραφές
| RP1226 αρσενικός σύνδεσμος | ισοδύναμο Aptiv 54201416 |
| ΡΡ1226 θηλυκή σύνδεση | ισοδύναμο Aptiv 54201412 |
| Μικροσκοπική σύνδεση OBD2 | Τύπος |
| Διάταξη | 20AWG, καθαρό χαλκό |
| Υλικό του αρσενικού συνδέσμου RP1226 | PA66 + γυάλινη ίνα |
| ΥλικόΜικροσκοπική σύνδεση OBD2 | PA66 + γυάλινη ίνα |
| Πίνακας (διάγραμμα καλωδίωσης) | Προσαρμοσμένο |
| μήκος καλωδίου | 33cm (13 ίντσες) ή προσαρμοσμένο |
| Πινάκια ή τερματικά | από χαλκό με επικάλυψη νικελίου ή χρυσού |
| Αντίσταση επαφής | Τρία Ωμ το πολύ. |
| Αντίσταση μόνωσης | 5M Ωμ λεπτό. |
| Θερμοκρασία λειτουργίας | -30°C ~ +100°C |
| Δοκιμές | 100% δοκιμή ανοικτής, σύντομης και απροσδόκητης καλωδίου |
| Εγγύηση | 1 έτος |
Πίνακας (διάγραμμα καλωδίωσης)
Σε γενικές γραμμές, το pinout (διάγραμμα καλωδίωσης) μπορεί να είναι ως εξής.
Ο βραχίονας καλωδίου μεταξύ του αρσενικού συνδετήρα RP1226 και του θηλυκού συνδετήρα RP1226 είναι πλήρως καλωδιωμένος.
Οι 4 πινές της θηλυκής συνδέσμης OBD2 είναι καλωδιωμένες.Υπάρχουν 4 καλώδια 20AWG στο χέρι του καλωδίου μεταξύ του αρσενικού συνδέσμου RP1226 και του γυναικείου συνδέσμου OBD2.
| RP1226 αρσενικό | RP1226 θηλυκό | Σήμα | OBD2 θηλυκό |
| 8 | 8 | Γη | 4 ή 5 |
| 1 | 1 | Δύναμη μπαταρίας | 16 |
| 2 | 2 | J1939, S-CAN υψηλή | 6 |
| 9 | 9 | J1939,S-CAN χαμηλή | 14 |
| 3 | 3 | ||
| 4 | 4 | ||
| 5 | 5 | ||
| 6 | 6 | ||
| 7 | 7 | ||
| 10 | 10 | ||
| 11 | 11 | ||
| 12 | 12 | ||
| 13 | 13 | ||
| 14 | 14 |
Μερικές φορές,το pinout (διάγραμμα καλωδίωσης) μπορείνα είναι επίσης όπως παρακάτω.
Ο βραχίονας καλωδίου μεταξύ του αρσενικού συνδετήρα RP1226 και του θηλυκού συνδετήρα RP1226 είναι πλήρως καλωδιωμένος.
Οι 6 πινές της γυναικείας συνδέσμης OBD2 είναι καλωδιωμένες.Υπάρχουν 6 καλώδια 20AWG στο χέρι του καλωδίου μεταξύ του αρσενικού συνδέσμου RP1226 και του γυναικείου συνδέσμου OBD2.
| RP1226 αρσενικό | RP1226 θηλυκό | Σήμα | OBD2 θηλυκό |
| 8 | 8 | Γη | 4 ή 5 |
| 1 | 1 | Η μπαταρία | 16 |
| 2 | 2 | J1939, S-CAN υψηλή | 6 |
| 9 | 9 | J1939,S-CAN χαμηλή | 14 |
| 6 | 6 | J1708, CAN υψηλή | 12 |
| 13 | 13 | J1708, χαμηλή τιμή CAN | 13 |
| 3 | 3 | ||
| 4 | 4 | ||
| 5 | 5 | ||
| 7 | 7 | ||
| 10 | 10 | ||
| 11 | 11 | ||
| 12 | 12 | ||
| 14 | 14 |
Το πινάρισμα (διάγραμμα καλωδίωσης)μπορεί επίσης να προσαρμοστεί σύμφωνα με τις ανάγκες των πελατών.
Εφαρμογή
Σύμφωνα με το TMC (το Συμβούλιο Τεχνολογίας και Συντήρησης της ATA) Recommended Practice RP1226 Messaging Standardization, ορισμένα βαρέα φορτηγά του 2019 και νεότερα, όπως τα Kenworth, Peterbilt, Volvo,Το Mack και το Freightliner στη Βόρεια Αμερική είναι εξοπλισμένα με ένα πρόσθετο σύνδεσμο στην καμπίνα στην πλευρά του οδηγού πίσω από το ταμπλόΟ ιδιοκτήτης του φορτηγού μπορεί να ελέγξει το εγχειρίδιο κατασκευής για περισσότερες πληροφορίες.
Οι συσκευές ELD (Electronic Logging Devices), τηλεματικές συσκευές ή άλλες συσκευές μεταπώλησης που απαιτούν δεδομένα από το J1939, CAN ή J1708 πρέπει να συνδέονται με τον εν λόγω συνδετήρα RP1226.οι συνδέσεις μπορεί να μην είναι εγγυημένες.
Εάν έχετε μια συσκευή με 16-pin θύρα OBD2 και θέλετε να την συνδέσετε με ένα φορτηγό που είναι εξοπλισμένο με 14-pin RP1226 Accessory Connector, αυτό το καλώδιο είναι απαραίτητο.
Αν θέλετε να κρατήσετε τον σύνδεσμο RP1226 διαθέσιμο μετά τη σύνδεση της συσκευής OBD2,Αυτό το καλώδιο Y είναι μια καλή επιλογή..
