Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| J1939 female connector: | equivalent of Deutsch HD16-9-1939S-P080 | Τύπος θηλυκού συνδέσμου J1939: | Τύπος 2 |
|---|---|---|---|
| Color of J1939 female connector: | green | Terminals: | copper, nickel-plated or gold-plated |
| Υλικό στέγασης: | PA66 + γυάλινη ίνα | Grommet material: | silicone |
| Επισημαίνω: | j1708 διάγνωση,OBD J1708,j1708 εντοπιστής |
||

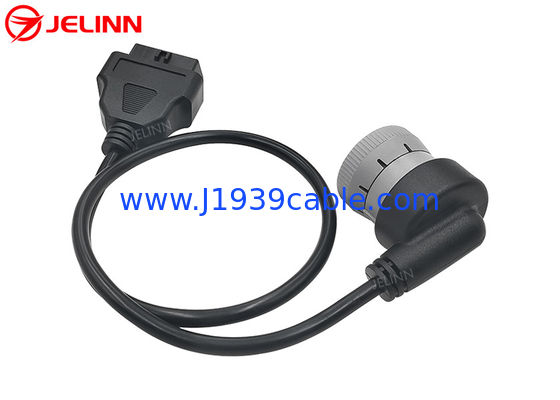

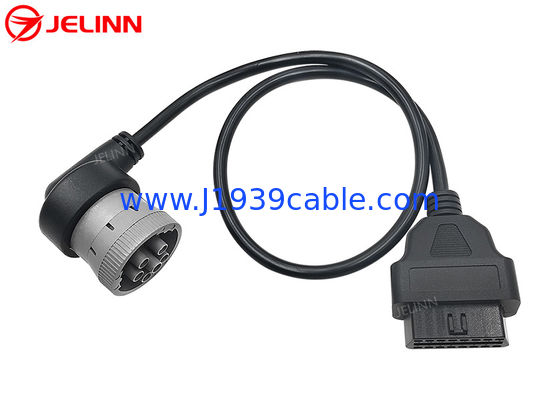

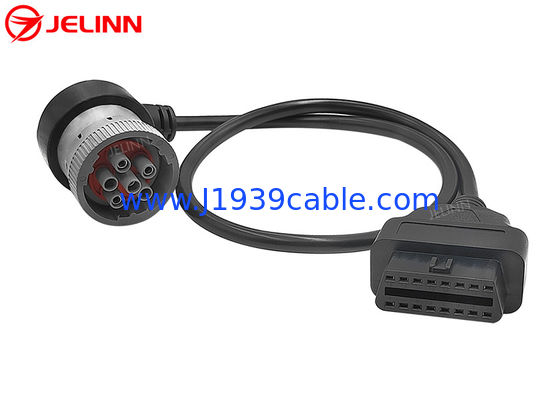

Δικαιότοχη γωνία J1708 6 Pin Connector to OBD 2 Connector Cable για διάγνωση συσκευών ή ιχνηλατηρίων
Προδιαγραφές
| 9-Pin J1939 θηλυκό σύνδεσμο | ισοδύναμο Deutsch HD16-9-1939S-P080 |
| Τύπος9-Pin J1939 θηλυκό σύνδεσμο | Τύπος 2 |
| Χρώμα9-Pin J1939 θηλυκό σύνδεσμο | Πράσινο |
| Αριθμός θέσεων | 9 |
| Τερματικά | Άλλα, από χαλκό, νικελωμένα ή χρυσωμένα |
| Αριθμός τερματικών | 9 τεμάχια |
| Τύπος επαφής | σπασμός |
| Μέγεθος επαφής | 16 |
| Τύπος εγκατάστασης | ελεύθερη κρεμάλα (σε σειρά) |
| Τύπος στερέωσης | κλειδαριά ξιφολόγχης |
| Προσανατολισμός | Κλειδί |
| Υλικό στέγασης | PA66 + γυάλινη ίνα |
| Υλικό γκρομέτ | Σιλικόνη |
| Θερμοκρασία λειτουργίας | -25°C ~ +100°C |
| Εγγύηση | 1 έτος |
Φτιάξαμε το πλαστικό καλούπι από αυτό.9-Pin J1939 γυναικείο συνδέσμους από τους εαυτούς μας, επειδή έχουμε ένα πλήρες σύνολο μηχανών και εξοπλισμού και μια καλή ομάδα προσωπικού για την κατασκευή πλαστικών καλούπιων.Έχουμε επίσης μηχανές εμβολιασμού που μπορούν να κατασκευάσουν αυτές τις 9-Pin J1939 θηλυκές συνδέσεις σύμφωνα με το καλούπι.
Θυμηθείτε ότι αυτό είναι ένα θηλυκό σύνδεσμο, επειδή είναι με τερματικά.9-Pin J1939 αρσενικό συνδέσμο είναι με καρφίτσες.
Η γυναικεία πρίζα J1939 έχει δαχτυλίδι κλειδώματος.Η περιστροφή του δαχτυλιδιού κλειδώματος στο σωστό σημείο μετά την σύνδεση με ένα 9-Pin J1939 αρσενικό δοχείο εξασφαλίζει ότι ο σύνδεσμος δεν θα αποσυνδεθεί κατά λάθος.
ΗDeutsch 9 Πιν J1939Ο θηλυκός σύνδεσμος είναι τύπου 2, οπότε η καρφίτσα F του είναι με μικρότερη διάμετρο όπως η καρφίτσα C και η καρφίτσα J. Οι θηλυκοί σύνδεσμοι τύπου 2 J1939 9-Pin μπορούν να εισαχθούν σε αρσενικά δοχεία τύπου 1 ή τύπου 2 J1939 9-Pn.
Οι ανδρικές συνδέσεις τύπου 2 J1939 9-Pin μπορούν να ζευγαρώσουν με τις ακόλουθες ανδρικές πρίζες J1939 9-Pin:
πρωτότυπο ήισοδύναμο του DeutschHD10-9-1939P-P080
πρωτότυπο ήισοδύναμο του DeutschHD10-9-1939PE-P080
πρωτότυπο ήισοδύναμο του DeutschHD10-9-1939P
πρωτότυπο ήισοδύναμο του DeutschHD16-9-1939PE
πρωτότυπο ήισοδύναμο του DeutschHD10-9-1939P-B022
πρωτότυπο ήισοδύναμο του DeutschHD10-9-1939PE-B022
πρωτότυπο ήισοδύναμο του DeutschHD10-9-1939P-BP03
πρωτότυπο ήισοδύναμο του DeutschHD10-9-1939PE-BP03
πρωτότυπο ήισοδύναμο του DeutschHD14-9-1939P-P080
πρωτότυπο ήισοδύναμο του DeutschHD14-9-1939PE-P080
πρωτότυπο ήισοδύναμο του DeutschHD14-9-1939P
πρωτότυπο ήισοδύναμο του DeutschHD14-9-1939PE
πρωτότυπο ήισοδύναμοΑμφενόλη AHD17-9-1939PES80
πρωτότυπο ήισοδύναμοΑμφενόλη AHD17-9-1939PES
Αποστολή ή αναπαραγωγή πιν
Η ανάθεση ή το pinout της καρφίτσαςΟ θηλυκός σύνδεσμος 9-Pin J1939 είναι κάπως έτσι:
Η κεντρική καρφίτσα είναι η καρφίτσα Α. Η καρφίτσα στην οποία βρίσκεται η καρφίτσα κλειδιού της καρφίτσας Α είναι η καρφίτσα F. Η ακολουθία των καρφίτσων Β έως J είναι με την κατεύθυνση των ρολογιών.
Εφαρμογή
Οι εν λόγω θηλυκές συνδέσεις 9-Pin J1939 μπορούν να χρησιμοποιηθούν για την κατασκευή καλωδίων και προσαρμογών 9-Pin J1939.
