J1939 θηλυκός συνδετήρας: | αντίτιμο Deutsch hd16-9-1939S | Τύπος θηλυκού συνδετήρα J1939: | Τύπος - 1 |
---|---|---|---|
Χρώμα του θηλυκού συνδετήρα J1939: | μαύρος | Τερματικά: | χαλκός, νικέλινος ή επίχρυσος |
Υλικό κατοικίας: | PA66 + ίνα υάλου | Υλικό στρόφιων: | σιλικόνη |
Υψηλό φως: | συνδετήρας 9 καρφιτσών deutsch,J1939 θηλυκό connerctor,Deutsch 9 θηλυκός συνδετήρας καρφιτσών |

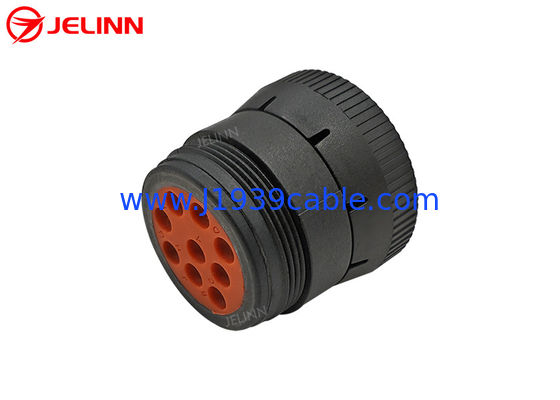

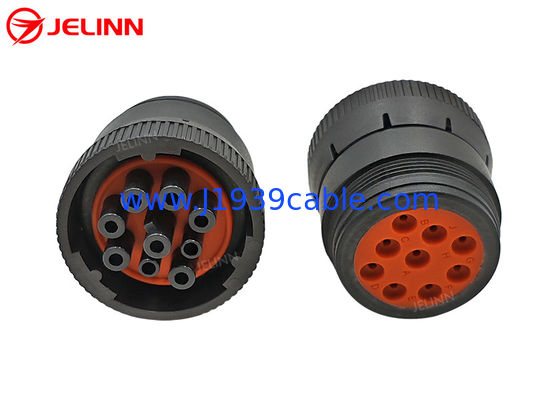

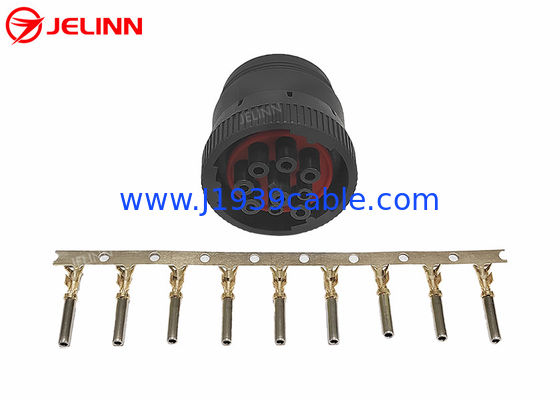

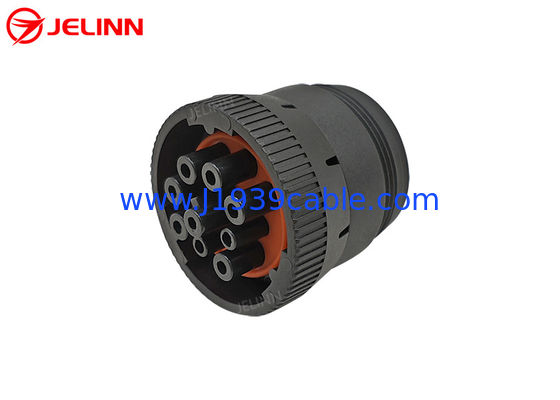

Τύπος - 1 Deutsch 9 θηλυκός συνδετήρας καρφιτσών J1939 με 9 PC των τερματικών
Προδιαγραφή
θηλυκός συνδετήρας 9-καρφιτσών J1939 | αντίτιμο Deutsch hd16-9-1939S |
Τύπος θηλυκού συνδετήρα 9-καρφιτσών J1939 | Τύπος - 1 |
Χρώμα του θηλυκού συνδετήρα 9-καρφιτσών J1939 | μαύρος |
Αριθμός θέσεων | 9 |
Τερματικά | χαλκός, νικέλινος ή επίχρυσος |
Αριθμός τερματικών | 9 PC |
Τύπος επαφών | crimp |
Μέγεθος επαφών | 16 |
Τοποθετώντας τύπος | ελεύθερη ένωση (ευθύγραμμη) |
Στερεώνοντας τύπος | κλειδαριά ξιφολογχών |
Προσανατολισμός | κλειδωμένος |
Υλικό κατοικίας | PA66 + ίνα υάλου |
Υλικό στρόφιων | σιλικόνη |
Θερμοκρασία εργασίας | −25℃ ~ +100℃ |
Εξουσιοδότηση | 1 έτος |
Κάναμε την πλαστική φόρμα αυτού του θηλυκού συνδετήρα 9-καρφιτσών J1939 από μας επειδή έχουμε ένα πλήρες σύνολο μηχανών και εξοπλισμών και μιας καλής ομάδας του προσωπικού για την παραγωγή των πλαστικών φορμών. Έχουμε επίσης τις μηχανές σχηματοποίησης εγχύσεων που μπορούν να κατασκευάσουν αυτούς τους θηλυκούς συνδετήρες 9-καρφιτσών J1939 σύμφωνα με τη φόρμα.
Η θηλυκή υποδοχή 9-καρφιτσών J1939 είναι με ένα δαχτυλίδι κλειδώματος. Η περιστροφή του δαχτυλιδιού κλειδώματος στη σωστή θέση μετά από να συνδέσει σε ένα αρσενικό δοχείο 9-καρφιτσών J1939 βεβαιώνει ότι ο συνδετήρας δεν θα έρθει αποσυνδεμένος τυχαία.
Θυμηθείτε ότι αυτό είναι ένας θηλυκός συνδετήρας επειδή είναι με τα τερματικά. Ο αρσενικός συνδετήρας 9-καρφιτσών J1939 είναι με τις καρφίτσες.
Το Deutsch 9 θηλυκός συνδετήρας καρφιτσών J1939 είναι τύπος - 1, έτσι η καρφίτσα του Φ είναι με τη μεγαλύτερη διάμετρο από τον τύπο καρφιτσών Γ και Pin J. - 1 9-καρφίτσα J1939 που οι θηλυκοί συνδετήρες μπορούν μόνο να παρεμβληθούν στον τύπο - 1 αρσενικά βουλώματα J1939 9-PN.
Αυτοί δακτυλογραφούν - οι θηλυκοί συνδετήρες 1 9-καρφίτσας J1939 μπορούν να ζευγαρώσουν με τα ακόλουθα αρσενικά βουλώματα 9-καρφιτσών J1939:
αρχικός ή ισοδύναμος Deutsch hd10-9-1939P
αρχικός ή ισοδύναμος Deutsch hd16-9-1939PE
αρχικός ή ισοδύναμος Deutsch hd10-9-1939p-B022
αρχικός ή ισοδύναμος Deutsch hd10-9-1939pe-B022
αρχικός ή ισοδύναμος Deutsch hd14-9-1939P
αρχικός ή ισοδύναμος Deutsch hd14-9-1939PE
αρχικός ή ισοδύναμος Amphenol ahd17-9-1939PES
Ανάθεση καρφιτσών ή pinout
Η ανάθεση καρφιτσών ή pinout του θηλυκού συνδετήρα 9-καρφιτσών J1939 είναι όπως αυτό:
Η κεντρική καρφίτσα είναι Pin Α. Η καρφίτσα στην οποία η βασική ετικέττα της καρφίτσας Α αντιμετωπίζει είναι Pin Φ. Η ακολουθία των καρφιτσών Β στο J είναι δεξιόστροφη.
Εφαρμογή
Αυτοί οι θηλυκοί συνδετήρες 9-καρφιτσών J1939 μπορούν να χρησιμοποιηθούν για να κατασκευάσουν τα καλώδια και τους προσαρμοστές 9-καρφιτσών J1939.
