RP1226 αρσενικός συνδετήρας: | αντίτιμο Aptiv 54201416 | RP1226 θηλυκός συνδετήρας: | αντίτιμο Aptiv 54201412 |
---|---|---|---|
Τερματικά επαφών: | χαλκός με την επένδυση νικελίου ή τη χρυσή επένδυση | Αντίσταση επαφών: | 3 ωμ ανώτατος |
Αντίσταση μόνωσης: | ωμ λ. 5M | Θερμοκρασία εργασίας: | −30℃ ~ +100℃ |
Υψηλό φως: | RP1226 σε OBD2,RP1226 στο καλώδιο OBD2,RP1226 στο καλώδιο OBD2 Υ |

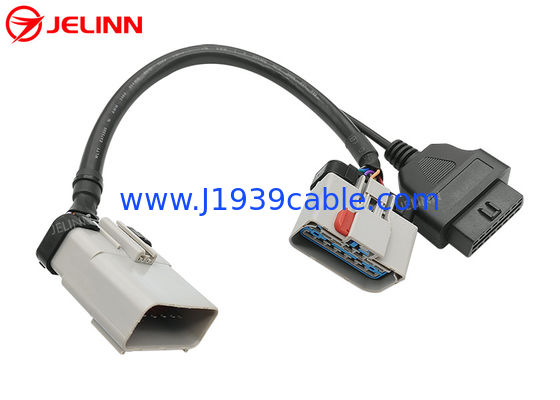

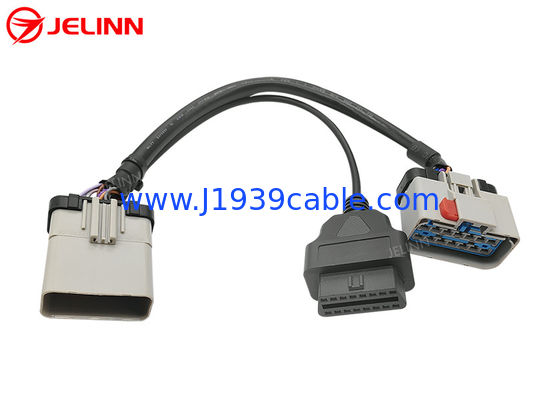

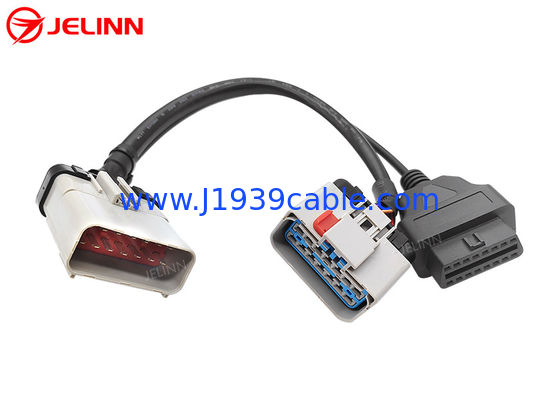

RP1226 γκρίζο αρσενικό 14 καρφιτσών στο θηλυκό RP1226 και το θηλυκό καλώδιο θραυστών Υ 16 καρφιτσών OBD2 OBDII
Προδιαγραφή
RP1226 αρσενικός συνδετήρας | αντίτιμο Aptiv 54201416 |
RP1226 θηλυκός συνδετήρας | αντίτιμο Aptiv 54201412 |
OBD2 θηλυκός συνδετήρας | Πρότυπα |
Καλώδιο | 20AWG, καθαρός χαλκός |
Υλικό του αρσενικού συνδετήρα RP1226 | PA66 + ίνα υάλου |
Υλικό του θηλυκού συνδετήρα OBD2 | PA66 + ίνα υάλου |
Pinout (διάγραμμα καλωδίωσης) | προσαρμοσμένος |
Μήκος καλωδίων | 33cm (13 ίντσες) ή προσαρμοσμένος |
Καρφίτσες ή τερματικά | χαλκός με την επένδυση νικελίου ή τη χρυσή επένδυση |
Αντίσταση επαφών | μέγιστο 3 ωμ. |
Αντίσταση μόνωσης | ωμ λεπτό 5M. |
Θερμοκρασία εργασίας | −30℃ ~ +100℃ |
Δοκιμή | 100% ανοικτός, απότομα και δοκιμή δεσποινίδα-καλωδίων |
Εξουσιοδότηση | 1 έτος |
Pinout (διάγραμμα καλωδίωσης)
Κατά γενική ομολογία, το pinout (διάγραμμα καλωδίωσης) μπορεί να είναι όπως κατωτέρω.
Ο βραχίονας καλωδίων μεταξύ του αρσενικού συνδετήρα RP1226 και του θηλυκού συνδετήρα RP1226 συνδέεται με καλώδιο πλήρως. Υπάρχουν 14 καλώδια 20AWG σε αυτόν τον βραχίονα καλωδίων.
4 καρφίτσες του θηλυκού συνδετήρα OBD2 συνδέονται με καλώδιο. συνδέεται με καλώδιο πλήρως. Υπάρχουν 4 καλώδια 20AWG στο βραχίονα καλωδίων μεταξύ του αρσενικού συνδετήρα RP1226 και του θηλυκού συνδετήρα OBD2.
RP1226 αρσενικό | RP1226 θηλυκό | Σήμα | OBD2 θηλυκό |
8 | 8 | Έδαφος | 4 ή 5 |
1 | 1 | Ισχύς της μπαταρίας | 16 |
2 | 2 | J1939, SCAN υψηλό | 6 |
9 | 9 | J1939, SCAN χαμηλό | 14 |
3 | 3 | ||
4 | 4 | ||
5 | 5 | ||
6 | 6 | ||
7 | 7 | ||
10 | 10 | ||
11 | 11 | ||
12 | 12 | ||
13 | 13 | ||
14 | 14 |
Μερικές φορές, το pinout (διάγραμμα καλωδίωσης) μπορεί επίσης να είναι όπως κατωτέρω.
Ο βραχίονας καλωδίων μεταξύ του αρσενικού συνδετήρα RP1226 και του θηλυκού συνδετήρα RP1226 συνδέεται με καλώδιο πλήρως. Υπάρχουν 14 καλώδια 20AWG σε αυτόν τον βραχίονα καλωδίων.
6 καρφίτσες του θηλυκού συνδετήρα OBD2 συνδέονται με καλώδιο. συνδέεται με καλώδιο πλήρως. Υπάρχουν 6 καλώδια 20AWG στο βραχίονα καλωδίων μεταξύ του αρσενικού συνδετήρα RP1226 και του θηλυκού συνδετήρα OBD2.
RP1226 αρσενικό | RP1226 θηλυκό | Σήμα | OBD2 θηλυκό |
8 | 8 | Έδαφος | 4 ή 5 |
1 | 1 | Μπαταρία | 16 |
2 | 2 | J1939, SCAN υψηλό | 6 |
9 | 9 | J1939, SCAN χαμηλό | 14 |
6 | 6 | J1708, ΜΠΟΡΕΣΤΕ υψηλός | 12 |
13 | 13 | J1708, ΜΠΟΡΕΣΤΕ χαμηλά | 13 |
3 | 3 | ||
4 | 4 | ||
5 | 5 | ||
7 | 7 | ||
10 | 10 | ||
11 | 11 | ||
12 | 12 | ||
14 | 14 |
Το pinout (διάγραμμα καλωδίωσης) μπορεί επίσης να προσαρμοστεί σύμφωνα με τις ανάγκες των πελατών.
Εφαρμογή
Σύμφωνα με TMC (το ΑΤΑ Συμβούλιο τεχνολογίας και συντήρησης) τη συνιστώμενη τυποποίηση μηνύματος πρακτικής RP1226, περίπου το 2019 και νεώτερα βαριά φορτηγά όπως Kenworth, Peterbilt, η VOLVO, Mack και Freightliner στη Βόρεια Αμερική είναι εξοπλισμένα με έναν βοηθητικό συνδετήρα στο αμάξι από την πλευρά του οδηγού πίσω από την εξόρμηση, κοντά στην επιτροπή θρυαλλίδων. Ο ιδιοκτήτης φορτηγών μπορεί να ελέγξει το εγχειρίδιο οικοδόμων σώματος για περισσότερες πληροφορίες.
ELD (ηλεκτρονικές συσκευές αναγραφών), οι συσκευές τηλεπληροφορικής ή άλλες aftermarket συσκευές που απαιτούν τα στοιχεία από J1939, ΜΠΟΡΟΎΝ ή J1708 πρέπει να συνδεθεί με αυτόν τον βοηθητικό συνδετήρα RP1226. Διαφορετικά, οι συνδέσεις μπορούν να μην είναι δικαιολογήσιμες.
Εάν έχετε μια συσκευή με έναν λιμένα καρφιτσών OBD2 16 και θα επιθυμούσατε να την συνδέσετε με ένα φορτηγό που εξοπλίζεται με το βοηθητικό συνδετήρα 14 καρφιτσών RP1226, αυτό το καλώδιο απαιτείται.
Υπάρχει μόνο ένας βοηθητικός συνδετήρας RP1226 στο φορτηγό. Εάν θα επιθυμούσατε να κρατήσετε το βοηθητικό συνδετήρα RP1226 διαθέσιμο αφότου συνδέεται η συσκευή OBD2, αυτό το καλώδιο θραυστών Υ είναι μια καλή επιλογή.
