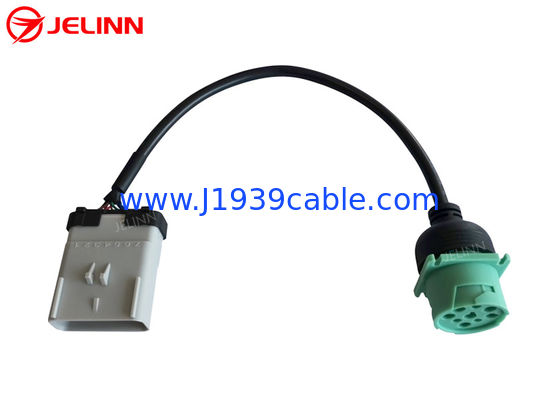

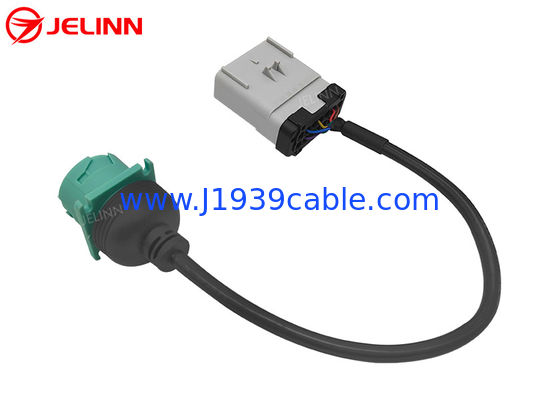

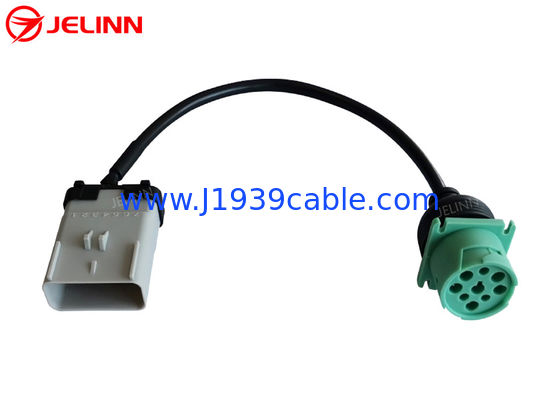

RP1226 γκρίζο αρσενικό 14 καρφιτσών στον πράσινο τύπο - 2 SAE Deutsch 9 θηλυκό καλώδιο φορτηγών καρφιτσών J1939
|
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Λεπτομερής Περιγραφή Προϊόντος
| RP1226 αρσενικός συνδετήρας: | αντίτιμο Aptiv 54201416 | Σύρμα: | 20AWG, καθαρός χαλκός |
|---|---|---|---|
| J1939 θηλυκό δοχείο: | αντίτιμο Deutsch hd10-9-1939p-P080 | Χρώμα του θηλυκού βουλώματος 9-καρφιτσών J1939: | πράσινος |
| Καρφίτσες ή τερματικά: | χαλκός με την επένδυση νικελίου ή τη χρυσή επένδυση | Δοκιμαστική τάση: | DC300V 5M ohm/10ms |
| Υψηλό φως: | RP1226 στην καρφίτσα 9,Καλώδιο RP1226 ELD,RP1226 σε J1939 |
||
RP1226 γκρίζο αρσενικό 14 καρφιτσών στον πράσινο τύπο - 2 SAE Deutsch 9 θηλυκό καλώδιο φορτηγών καρφιτσών J1939
Προδιαγραφή
| RP1226 αρσενικός συνδετήρας | αντίτιμο Aptiv 54201416 |
| θηλυκός συνδετήρας 9-καρφιτσών J1939 | αντίτιμο Deutsch hd10-9-1939p-P080 |
| Τύπος θηλυκού βουλώματος 9-καρφιτσών J1939 | Τύπος - 2 |
| Χρώμα του θηλυκού βουλώματος 9-καρφιτσών J1939 | Πράσινος |
| Καλώδιο | 20AWG, καθαρός χαλκός |
| Υλικό του αρσενικού συνδετήρα RP1226 | PA66 + ίνα υάλου |
| Υλικό του θηλυκού βουλώματος 9-καρφιτσών J1939 | PA66 + ίνα υάλου |
| Pinout (διάγραμμα καλωδίωσης) | προσαρμοσμένος |
| Μήκος καλωδίων | 30cm (12 ίντσες) ή προσαρμοσμένος |
| Καρφίτσες ή τερματικά | χαλκός με την επένδυση νικελίου ή τη χρυσή επένδυση |
| Αντίσταση επαφών | μέγιστο 3 ωμ. |
| Αντίσταση μόνωσης | ωμ λεπτό 5M. |
| Θερμοκρασία εργασίας | −25℃ ~ +85℃ |
| Δοκιμή | 100% ανοικτός, απότομα και δοκιμή δεσποινίδα-καλωδίων |
| Εξεταστική τάση | DC300V 5M ohm/10ms |
| Εξουσιοδότηση | 1 έτος |
Pinout (διάγραμμα καλωδίωσης)
Κατά γενική ομολογία, το pinout (διάγραμμα καλωδίωσης) μπορεί να είναι όπως κατωτέρω.
4 καρφίτσες κάθε συνδετήρα συνδέονται με καλώδιο. Υπάρχουν 4 καλώδια 20AWG στο καλώδιο.
| RP1226 αρσενικό | Σήμα | 9 θηλυκό καρφιτσών J1939 |
| 8 | Έδαφος | Α |
| 1 | Ισχύς της μπαταρίας | Β |
| 2 | J1939, SCAN υψηλό | Γ |
| 9 | J1939, SCAN χαμηλό | Δ |
Μερικές φορές, το pinout (διάγραμμα καλωδίωσης) μπορεί επίσης να είναι όπως κατωτέρω.
6 καρφίτσες κάθε συνδετήρα συνδέονται με καλώδιο. Υπάρχουν 6 καλώδια 20AWG στο καλώδιο.
| RP1226 αρσενικό | Σήμα | 9 θηλυκό καρφιτσών J1939 |
| 8 | Έδαφος | Α |
| 1 | Μπαταρία | Β |
| 2 | J1939, SCAN υψηλό | Γ |
| 9 | J1939, SCAN χαμηλό | Δ |
| 6 | J1708, ΜΠΟΡΕΣΤΕ υψηλός | Φ |
| 13 | J1708, ΜΠΟΡΕΣΤΕ χαμηλά | Γ |
Το pinout (διάγραμμα καλωδίωσης) μπορεί επίσης να προσαρμοστεί σύμφωνα με τις ανάγκες των πελατών.
Εφαρμογή
Σύμφωνα με TMC (το ΑΤΑ Συμβούλιο τεχνολογίας και συντήρησης) τη συνιστώμενη τυποποίηση μηνύματος πρακτικής RP1226, περίπου το 2019 και νεώτερα βαριά φορτηγά όπως Kenworth, Peterbilt, η VOLVO, Mack και Freightliner στη Βόρεια Αμερική είναι εξοπλισμένα με έναν βοηθητικό συνδετήρα στο αμάξι από την πλευρά του οδηγού πίσω από την εξόρμηση, κοντά στην επιτροπή θρυαλλίδων. Ο ιδιοκτήτης φορτηγών μπορεί να ελέγξει το εγχειρίδιο οικοδόμων σώματος για περισσότερες πληροφορίες.
ELD (ηλεκτρονικές συσκευές αναγραφών), οι συσκευές τηλεπληροφορικής ή άλλες aftermarket συσκευές που απαιτούν τα στοιχεία από J1939, ΜΠΟΡΟΎΝ ή J1708 πρέπει να συνδεθεί με αυτόν τον βοηθητικό συνδετήρα RP1226. Διαφορετικά, οι συνδέσεις μπορούν να μην είναι δικαιολογήσιμες.
Εάν έχετε μια συσκευή που είναι με έναν 9 λιμένα καρφιτσών J1939 και θα επιθυμούσατε να την συνδέσετε με ένα φορτηγό που εξοπλίζεται με το βοηθητικό συνδετήρα 14 καρφιτσών RP1226, πρέπει να χρησιμοποιήσετε αυτό το καλώδιο.
