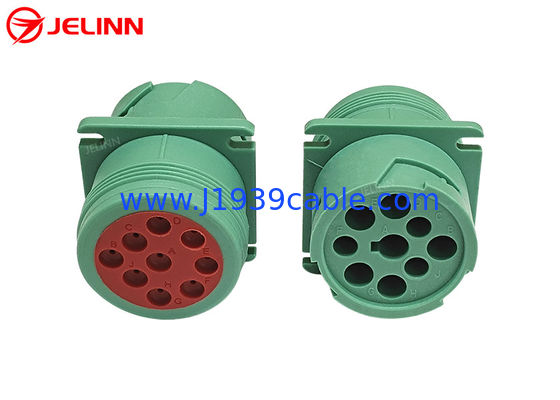

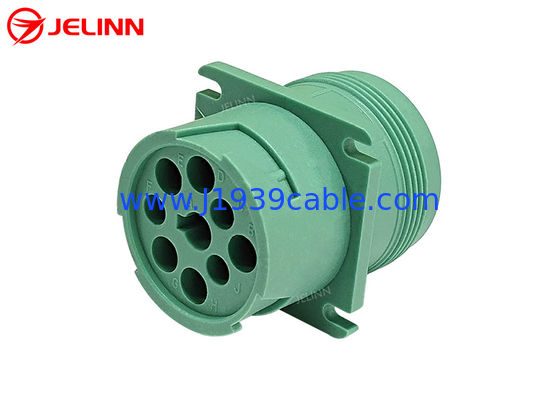

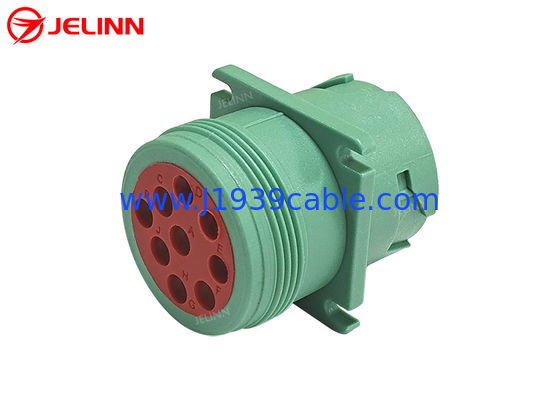

Πράσινος τύπος συνδετήρων καρφιτσών J1939 9 - 2 αρσενικό βούλωμα Deutsch hd10-9-1939p-P080

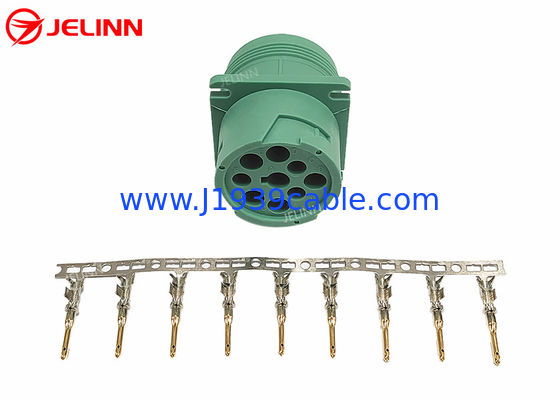

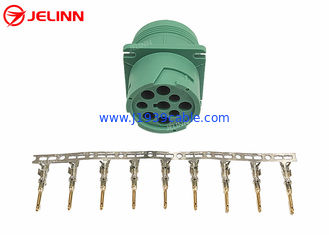

Πράσινος τύπος Deutsch - 2 J1939 9 αρσενικός συνδετήρας βουλωμάτων καρφιτσών με 9 PC των καρφιτσών


Προδιαγραφή

Κάναμε την πλαστική φόρμα αυτού του αρσενικού βουλώματος 9-καρφιτσών J1939 από μας επειδή έχουμε ένα πλήρες σύνολο μηχανών και εξοπλισμών και μιας καλής ομάδας του προσωπικού για την παραγωγή των πλαστικών φορμών. Έχουμε επίσης τις μηχανές σχηματοποίησης εγχύσεων που μπορούν να κατασκευάσουν αυτά τα αρσενικά βουλώματα 9-καρφιτσών J1939 σύμφωνα με τη φόρμα.

Θυμηθείτε ότι αυτό είναι ένας αρσενικός συνδετήρας επειδή είναι με τις καρφίτσες.

Το Deutsch 9 αρσενικό βούλωμα καρφιτσών J1939 είναι τύπος - 2, έτσι η καρφίτσα του Φ είναι με την ίδια μικρή διάμετρο με την καρφίτσα Γ και Pin J. Αυτός ο τύπος - το αρσενικό βούλωμα 9-PN 2 J1939 μπορεί μόνο να δεχτεί τον τύπο - θηλυκός συνδετήρας 9-PN 2 J1939.

Μπορούν να ζευγαρώσουν με τους ακόλουθους συνδετήρες:

αρχικός ή ισοδύναμος Deutsch hd16-9-1939s-P080

αρχικός ή ισοδύναμος Deutsch hd16-9-1939se-P080

αρχικός ή ισοδύναμος Deutsch hd17-9-1939s-P080

αρχικός ή ισοδύναμος Deutsch hd17-9-1939se-P080

Ανάθεση καρφιτσών ή pinout

Η ανάθεση καρφιτσών ή pinout του αρσενικού βουλώματος 9-καρφιτσών J1939 είναι όπως αυτό:

Η κεντρική καρφίτσα είναι Pin Α. Η καρφίτσα στην οποία η βασική ετικέττα της καρφίτσας Α αντιμετωπίζει είναι Pin Φ. Η ακολουθία των καρφιτσών Β στο J είναι αντίθετη προς την φορά των δεικτών του ρολογιού.


Εφαρμογή


Αυτά τα αρσενικά βουλώματα 9-καρφιτσών J1939 μπορούν να χρησιμοποιηθούν για να αντικαταστήσουν τα αρχικά 9 βουλώματα καρφιτσών J1939 που εξοπλίζονται στα φορτηγά. Μπορούν επίσης να χρησιμοποιηθούν για να κατασκευάσουν τα καλώδια και τους προσαρμοστές 9-καρφιτσών J1939.
