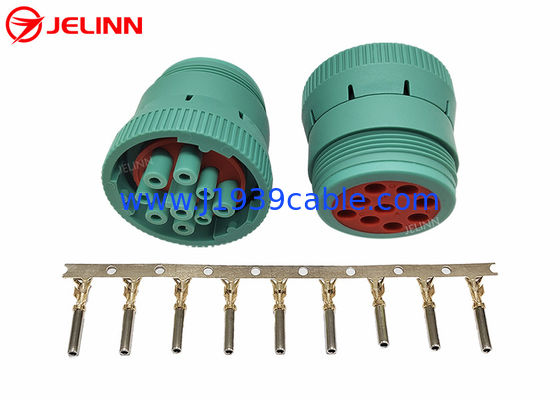

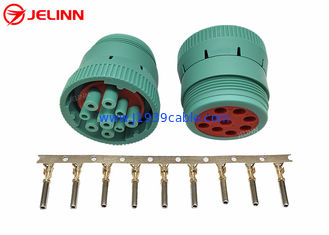

Πράσινος τύπος - 2 Deutsch 9 θηλυκός συνδετήρας καρφιτσών J1939 με 9 PC των τερματικών

Πράσινος τύπος - 2 Deutsch 9 θηλυκός συνδετήρας καρφιτσών J1939 με 9 PC των τερματικών


Προδιαγραφή

Κάναμε την πλαστική φόρμα αυτού του θηλυκού συνδετήρα 9-καρφιτσών J1939 από μας επειδή έχουμε ένα πλήρες σύνολο μηχανών και εξοπλισμών και μιας καλής ομάδας του προσωπικού για την παραγωγή των πλαστικών φορμών. Έχουμε επίσης τις μηχανές σχηματοποίησης εγχύσεων που μπορούν να κατασκευάσουν αυτούς τους θηλυκούς συνδετήρες 9-καρφιτσών J1939 σύμφωνα με τη φόρμα.

Θυμηθείτε ότι αυτό είναι ένας θηλυκός συνδετήρας επειδή είναι με τα τερματικά. Ο αρσενικός συνδετήρας 9-καρφιτσών J1939 είναι με τις καρφίτσες.

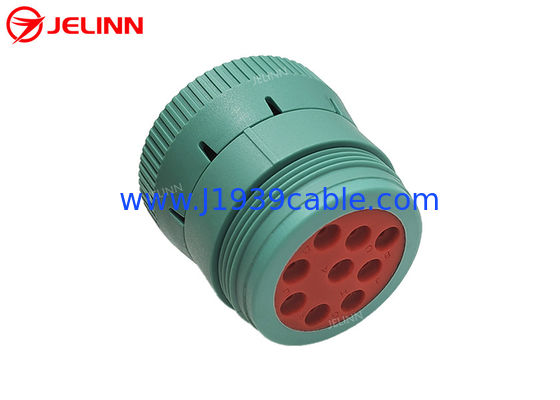

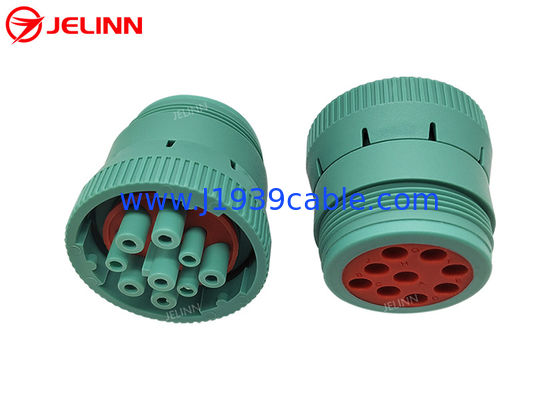

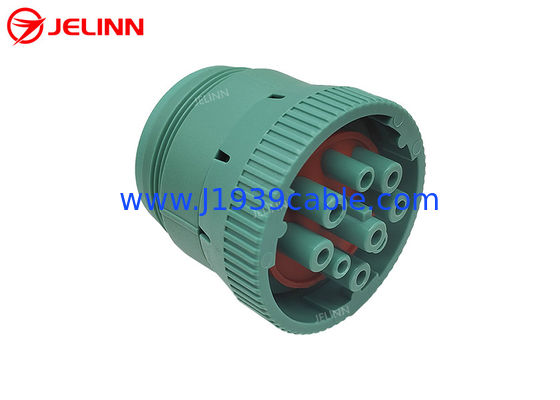

Η θηλυκή υποδοχή 9-καρφιτσών J1939 είναι με ένα δαχτυλίδι κλειδώματος. Η περιστροφή του δαχτυλιδιού κλειδώματος στη σωστή θέση μετά από να συνδέσει σε ένα αρσενικό δοχείο 9-καρφιτσών J1939 βεβαιώνει ότι ο συνδετήρας δεν θα έρθει αποσυνδεμένος τυχαία.

Το Deutsch 9 θηλυκός συνδετήρας καρφιτσών J1939 είναι τύπος - 2, έτσι η καρφίτσα του Φ είναι με τη διάμετρο smalller ως τύπος καρφιτσών Γ και Pin J. - 9-καρφίτσα 2 J1939 που οι θηλυκοί συνδετήρες μπορούν να παρεμβληθούν στον τύπο - 1 ή τύπος - 2 αρσενικά δοχεία 9-PN J1939.

Αυτοί δακτυλογραφούν - 2 θηλυκοί συνδετήρες 9-καρφιτσών J1939 μπορούν να ζευγαρώσουν με τα ακόλουθα αρσενικά βουλώματα 9-καρφιτσών J1939:

αρχικός ή ισοδύναμος Deutsch hd10-9-1939p-P080

αρχικός ή ισοδύναμος Deutsch hd10-9-1939pe-P080

αρχικός ή ισοδύναμος Deutsch hd10-9-1939P

αρχικός ή ισοδύναμος Deutsch hd16-9-1939PE

αρχικός ή ισοδύναμος Deutsch hd10-9-1939p-B022

αρχικός ή ισοδύναμος Deutsch hd10-9-1939pe-B022

αρχικός ή ισοδύναμος Deutsch hd10-9-1939p-BP03

αρχικός ή ισοδύναμος Deutsch hd10-9-1939pe-BP03

αρχικός ή ισοδύναμος Deutsch hd14-9-1939p-P080

αρχικός ή ισοδύναμος Deutsch hd14-9-1939pe-P080

αρχικός ή ισοδύναμος Deutsch hd14-9-1939P

αρχικός ή ισοδύναμος Deutsch hd14-9-1939PE

αρχικός ή ισοδύναμος Amphenol ahd17-9-1939PES80

αρχικός ή ισοδύναμος Amphenol ahd17-9-1939PES

Ανάθεση καρφιτσών ή pinout

Η ανάθεση καρφιτσών ή pinout του θηλυκού συνδετήρα 9-καρφιτσών J1939 είναι όπως αυτό:

Η κεντρική καρφίτσα είναι Pin Α. Η καρφίτσα στην οποία η βασική ετικέττα της καρφίτσας Α αντιμετωπίζει είναι Pin Φ. Η ακολουθία των καρφιτσών Β στο J είναι δεξιόστροφη.


Εφαρμογή


Αυτοί οι θηλυκοί συνδετήρες 9-καρφιτσών J1939 μπορούν να χρησιμοποιηθούν για να κατασκευάσουν τα καλώδια και τους προσαρμοστές 9-καρφιτσών J1939.
