Αρσενικό OBD OBDII στο θηλυκό της BMW OBD2 και το θηλυκό διασπασμένο Υ καλώδιο OBD2

Αρσενικό OBD OBDII στο θηλυκό της BMW OBD2 και το θηλυκό διασπασμένο Υ καλώδιο OBD2


Προδιαγραφή

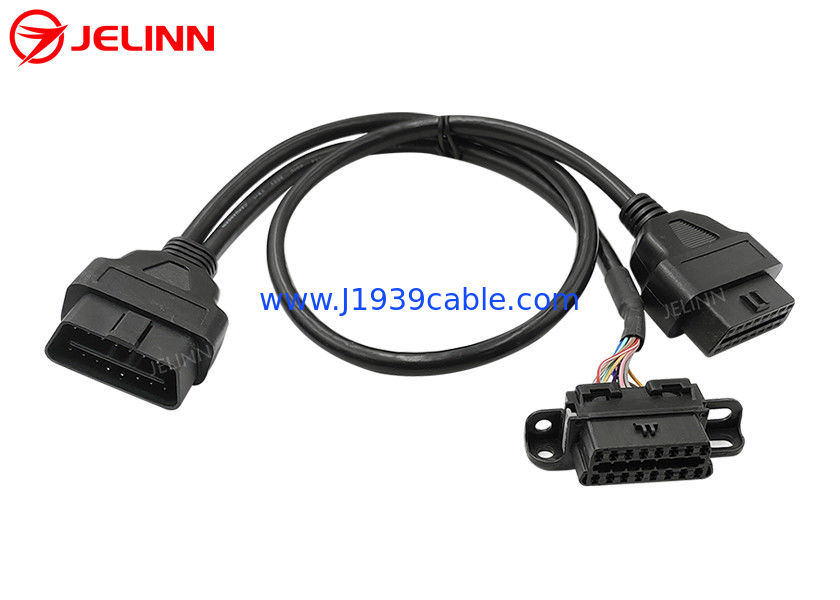

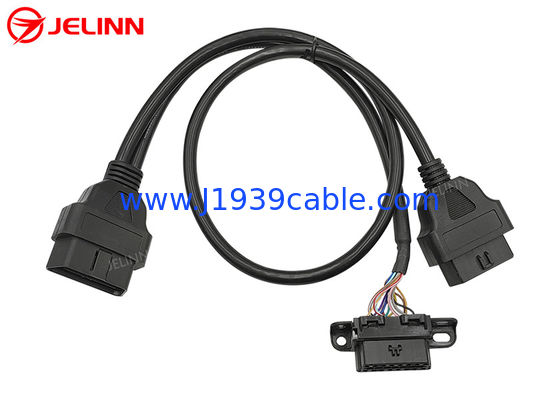

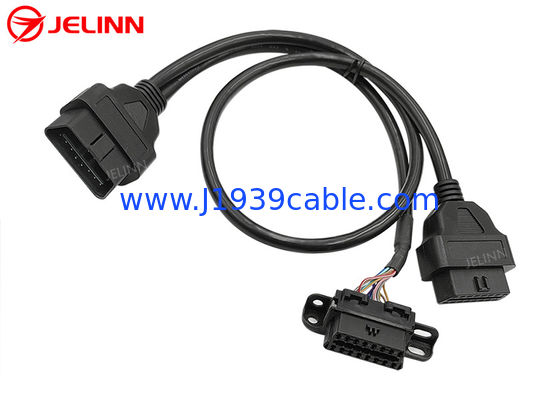

Αυτό είναι ένα καλώδιο Υ με 3 άκρες ενός αρσενικού βουλώματος OBD2, ενός θηλυκού συνδετήρα της BMW OBD2 αντικατάστασης και ενός κοινού θηλυκού συνδετήρα OBD2.

Το πλαστικό μέρος εγχύσεων στις άκρες της 16-καρφίτσας OBD2 OBDII θηλυκής και οι αρσενικοί συνδετήρες κάνουν το καλώδιο να βγεί κατ' ευθείαν.

Ανάθεση καρφιτσών ή καρφίτσα έξω

Η ανάθεση καρφιτσών ή η καρφίτσα μπορεί έξω να είναι όπως αυτό:


Όσον αφορά σε αυτήν την καρφίτσα έξω, τα μαύρα καλώδια και στα δύο στρογγυλά καλώδια συνδέονται με την καρφίτσα 4 των αρσενικών και θηλυκών συνδετήρων OBD2 OBDII. Υπάρχουν 8 καρφίτσες που συνδέονται με καλώδιο, έτσι υπάρχουν 8 καλώδια 26AWG στο στρογγυλό καλώδιο από το αρσενικό βούλωμα OBD2 στον κοινό θηλυκό συνδετήρα OBD2. Και οι 16 καρφίτσες του αρσενικού βουλώματος OBD2 στο θηλυκό συνδετήρα της BMW συνδέονται με καλώδιο, έτσι υπάρχουν 16 καλώδια 26AWG στο καλώδιο από το αρσενικό βούλωμα OBD2 στο θηλυκό συνδετήρα της BMW OBD2.

Η ανάθεση καρφιτσών ή η καρφίτσα μπορεί έξω επίσης να είναι όπως αυτό:

Όσον αφορά σε αυτήν την καρφίτσα έξω, και οι 16 καρφίτσες των αρσενικών και θηλυκών συνδετήρων OBD2 OBD συνδέονται με καλώδιο, έτσι υπάρχουν 16 καλώδια 26AWG και στα δύο στρογγυλά καλώδια.


Εφαρμογή

Αυτό το καλώδιο Υ χρησιμοποιείται για να συνδέσει την τηλεπληροφορική, τις συσκευές IoV, τις διοικητικές συσκευές στόλου, τους ιχνηλάτες ΠΣΤ OBD2, τα συντονίζοντας εργαλεία ECU ή τα συντονίζοντας εργαλεία απόδοσης αυτοκινήτων με τους θηλυκούς διαγνωστικούς λιμένες OBD2 των οχημάτων.

Αυτό το καλώδιο OBD2 OBDII Υ επιτρέπει τον επανεντοπισμό λιμένων ή τη σύνδεση των πολλαπλάσιων συσκευών τηλεπληροφορικής ή IoV. Βγάλτε τον αρχικό θηλυκό διαγνωστικό λιμένα της BMW OBD2 από την αρχική θέση του με τα εργαλεία εάν είναι απαραίτητο και παρεμβάλτε έπειτα το αρσενικό βούλωμα OBD2 στο τέλος αυτού του καλωδίου OBD2 Υ στον αρχικό θηλυκό διαγνωστικό λιμένα της BMW OBD2. Εγκαταστήστε το θηλυκό συνδετήρα της BMW OBD2 αντικατάστασης από τη μία πλευρά των ακρών Υ πίσω στην αρχική θέση του θηλυκού διαγνωστικού λιμένα OBD2 στο αυτοκίνητο. Κατόπιν μπορείτε να συνδέσετε μια τηλεπληροφορική ή μια συσκευή IoV με τον κοινό θηλυκό συνδετήρα OBD2 στο άλλο άκρο των ακρών Υ. Μπορείτε επίσης να συνδέσετε μια άλλη τηλεπληροφορική ή τη συντονίζοντας συσκευή με το θηλυκό συνδετήρα OBD2 που εγκαταστάθηκε στην αρχική θέση ή αφήνει σε αυτό το OBD2 το θηλυκό συνδετήρα διαθέσιμο για τη διαγνωστική χρήση στο μέλλον. Εάν αφήνετε την αντικατάσταση BMW OBD2 θηλυκός συνδετήρας διαθέσιμος και κρύβετε έπειτα την τηλεπληροφορική ή τη συσκευή IoV που συνδέεται με τον κοινό θηλυκό συνδετήρα OBD2, κατόπιν κανένας δεν θα ήξερε ότι έχετε εγκαταστήσει αυτές τις συσκευές χωρίς άνοιγμα της επιτροπής.
