Καλώδιο: | 20AWG, καθαρός χαλκός | Ανάθεση καρφιτσών ή καρφίτσα έξω: | προσαρμοσμένος |
---|---|---|---|
J1939 θηλυκό βούλωμα: | αντίτιμο Deutsch hd16-9-1939s-P080 | Τύπος θηλυκού βουλώματος J1939: | Τύπος - 2 |
Χρώμα του θηλυκού βουλώματος J1939: | Πράσινος | Θερμοκρασία εργασίας: | −25℃ ~ +85℃ |
Υψηλό φως: | Deutsch J1939 στο καλώδιο OBDII,J1939 θηλυκό στο θηλυκό καλώδιο OBD2,Deutsch 9 θηλυκό καρφιτσών στο θηλυκό καλώδιο OBD2 |

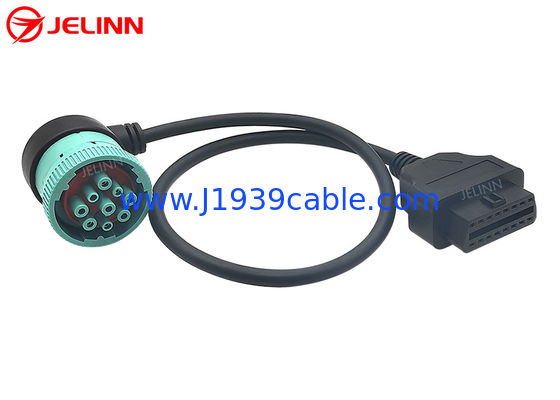

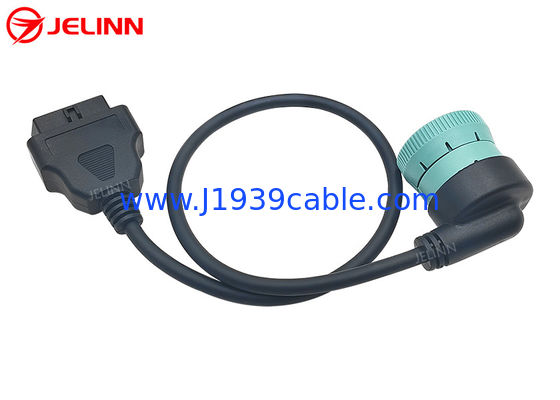

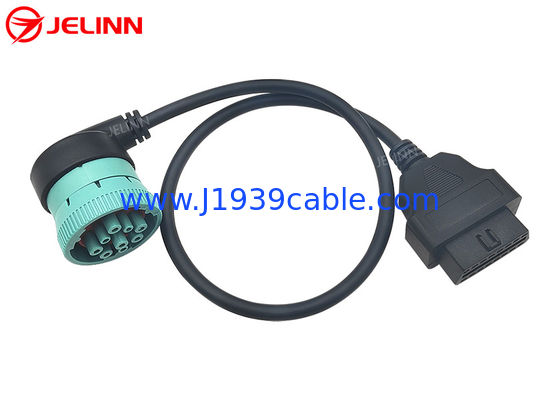

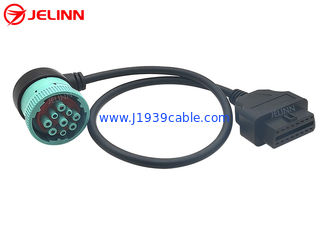

Πράσινο J1939 Deutsch θηλυκό 9-καρφιτσών σωστής γωνίας σε J1962 OBD2 16 θηλυκό καλώδιο καρφιτσών
Προδιαγραφή
J1939 θηλυκό βούλωμα | αντίτιμο Deutsch hd16-9-1939s-P080 |
Τύπος θηλυκού βουλώματος J1939 | Τύπος - 2 |
Χρώμα του θηλυκού βουλώματος J1939 | Πράσινος |
Καλώδιο | 20AWG, καθαρός χαλκός |
Υλικό του βουλώματος J1939 | PA66 + ίνα υάλου |
Υλικό του βουλώματος OBD2 OBDII | PA66 |
Ανάθεση καρφιτσών ή καρφίτσα έξω | προσαρμοσμένος |
Μήκος καλωδίων | προσαρμοσμένος |
Καρφίτσες ή τερματικά | χαλκός, νικέλινος ή επίχρυσος |
Αντίσταση επαφών | μέγιστο 3 ωμ. |
Αντίσταση μόνωσης | ωμ λεπτό 5M. |
Θερμοκρασία εργασίας | −25℃ ~ +85℃ |
Δοκιμή | 100% ανοικτός, απότομα και δοκιμή ΠΣΔ-καλωδίων |
Εξεταστική τάση | DC300V 5M ohm/10ms |
Εξουσιοδότηση | 1 έτος |
Το θηλυκό βούλωμα 9-καρφιτσών J1939 Deutsch είναι πράσινο. Το τέλος της θηλυκής υποδοχής J1939 είναι σωστή γωνία 90 βαθμός, ο οποίος μπορεί να βοηθήσει εκτός από κάποιο διάστημα κατά τη σύνδεση και το εγκατάσταση των συσκευών τηλεπληροφορικής.
Το J1939 Deutsch 9 θηλυκός συνδετήρας καρφιτσών είναι τύπος - 2, έτσι η καρφίτσα του Φ είναι με τη διάμετρο smalller όπως την καρφίτσα Γ και τον τύπο J. - 2 J1939 Deutsch 9 καρφίτσα που τα θηλυκά βουλώματα μπορούν να είναι συμβατά με τον τύπο - 1 ή τύπος - 2 J1939 Deutsch 9 αρσενικά βουλώματα καρφιτσών.
Ανάθεση καρφιτσών ή καρφίτσα έξω
Κατά γενική ομολογία, η ανάθεση καρφιτσών ή η καρφίτσα έξω θα είναι όπως αυτό (4 καρφίτσες που συνδέονται):
OBD2 θηλυκό | Σήμα | J1939 θηλυκό |
5 | Έδαφος | Α |
16 | Μπαταρία | Β |
6 | J1939, ΜΠΟΡΏ-Χ | Γ |
14 | J1939, ΜΠΟΡΏ-Λ | Δ |
Μερικές φορές, η ανάθεση καρφιτσών ή η καρφίτσα μπορεί έξω επίσης να είναι όπως αυτό (6 καρφίτσες που συνδέονται):
OBD2 θηλυκό | Σήμα | J1939 θηλυκό |
5 | Έδαφος | Α |
16 | Μπαταρία | Β |
6 | J1939, ΜΠΟΡΏ-Χ | Γ |
14 | J1939, ΜΠΟΡΏ-Λ | Δ |
2 | J1708-χ | Φ |
10 | J1708-λ | Γ |
Μερικές φορές, η ανάθεση καρφιτσών ή η καρφίτσα μπορεί έξω επίσης να είναι όπως αυτό (6 καρφίτσες που συνδέονται):
OBD2 θηλυκό | Σήμα | J1939 θηλυκό |
5 | Έδαφος | Α |
16 | Μπαταρία | Β |
6 | J1939, ΜΠΟΡΏ-Χ | Γ |
14 | J1939, ΜΠΟΡΏ-Λ | Δ |
12 | J1708-χ | Φ |
13 | J1708-λ | Γ |
Το καλώδιο 6 καλωδίων περιλαμβάνει επίσης την καλωδίωση για τις γραμμές J1708. Εάν δεν χρειάζεστε τα καλώδια J1708, δεν πρόκειται καλύτερα να τα συνδέσει δεδομένου ότι μερικές φορές οι προστιθέμενες γραμμές μπορούν να παρεμποδίσουν τη λειτουργία μερικών ιχνηλατών ΠΣΤ.
Η ανάθεση καρφιτσών ή η καρφίτσα μπορεί έξω επίσης να προσαρμοστεί σύμφωνα με τις ανάγκες σας.
Εφαρμογή
Αυτό είναι ένα καλώδιο μεταξύ του J1939 γύρω από Deutsch 9 συνδετήρας καρφιτσών (πλευρά εξοπλισμού δοκιμής - σύντροφοι στο όχημα J1939) και ένα ύφος 16 OBD2 συνδετήρας καρφιτσών (θηλυκή πλευρά οχημάτων - σύντροφοι με έναν συνδετήρα δοκιμής OBD2). J1939 +/- οι γραμμές στοιχείων συνδέονται με το ΔΟΧΕΊΟ +/- τις γραμμές, και η δύναμη και οι αλεσμένες γραμμές συνδέονται επίσης.
Η κοινή εφαρμογή είναι να συνδεθεί η τηλεπληροφορική, η διαχείριση στόλου ή οι συσκευές μεταφοράς με φορτηγό όπως οι ιχνηλάτες ΠΣΤ με τα βαρέων καθηκόντων εμπορικά οχήματα που έχουν την 9-καρφίτσα γύρω από τους συνδετήρες Deutsch. Τα ηλεκτροφόρα καλώδια συνδέονται κατάλληλα για να προβλέψουν την εξουσία στον ιχνηλάτη.
Αυτό το καλώδιο θα επιτρέψει επίσης σε ένα εργαλείο ανίχνευσης OBD2 ή έναν αναγνώστη κώδικα ελαττωμάτων (με το κατάλληλο λογισμικό) για να συνδέσει με το στρογγυλό συνδετήρα J1939. Σημειώστε ότι λογισμικό και οι ανιχνευτές το περισσότερο OBD2 είναι βασισμένοι στην ανάγνωση PID, οι οποίοι είναι ενιαίες παράμετροι. Το J1939 είναι ένα βασισμένο στο PGN πρωτόκολλο, όπου κάθε PGN περιέχει τις πολλαπλάσιες παραμέτρους. Το εργαλείο ανίχνευσής σας πρέπει να είναι σε θέση να χειριστεί PGNs εάν πρόκειται να εργαστεί με αυτό το καλώδιο.
